FrSky Archer Plus SR10+

FrSky Archer Plus SR10+ to pełnozasięgowy odbiornik 2,4 GHz z serii Archer Plus, zgodny z nadajnikami FrSky obsługującymi ACCESS oraz ACCST D16. Model SR10+ jest odbiornikiem stabilizowanym, wyposażonym w 3-osiowy żyroskop i 3-osiowy akcelerometr, dzięki czemu może obsługiwać tryby lotu takie jak stabilizacja, automatyczne poziomowanie czy Knife-Edge.

Odbiornik ma 10 konfigurowalnych portów kanałów. Każdy port może pracować jako PWM, SBUS, FBUS lub S.Port, co pozwala dopasować konfigurację do klasycznego modelu z serwami PWM, instalacji z telemetrią, magistralą FBUS albo rozwiązania z wyjściem SBUS.

Seria Archer Plus wprowadza ulepszoną odporność na zakłócenia RF, obsługę protokołów ACCESS i ACCST D16 z automatycznym dopasowaniem trybu podczas bindowania oraz podstawową funkcję Black-Box, zapisującą wybrane dane związane z zasilaniem i sygnałem.

Najważniejsze cechy

• Pełnozasięgowy odbiornik 2,4 GHz z telemetrią
• Zgodność z nadajnikami FrSky ACCESS oraz ACCST D16
• 10 konfigurowalnych portów kanałów
• Obsługa PWM, SBUS, FBUS oraz S.Port
• Wbudowany 3-osiowy żyroskop i 3-osiowy akcelerometr
• Tryby stabilizacji, automatycznego poziomowania i Knife-Edge
• Możliwość pracy w systemie redundancji przez SBUS In
• Ulepszona odporność na zakłócenia RF
• Obsługa telemetrii przez S.Port lub FBUS
• Pomiar napięcia zewnętrznego urządzenia przez AIN2
• Aktualizacja firmware OTA
• Podstawowa funkcja Black-Box

Porty i obsługa sygnałów

Archer Plus SR10+ udostępnia 10 portów kanałów. Port CP1 może pracować jako PWM, SBUS Out, FBUS, S.Port lub SBUS In. Porty CP2-CP10 mogą pracować jako PWM, SBUS Out, FBUS lub S.Port.

W trybie ACCST wyjście SBUS Out jest przypisane do pinu 9, a S.Port do pinu 10. Przy konfiguracji odbiornika trzeba to uwzględnić, szczególnie przy migracji ze starszych instalacji lub przy mieszaniu klasycznych serw PWM z magistralami cyfrowymi.

Stabilizacja modelu

SR10+ ma wbudowany układ stabilizacji oparty o 3-osiowy żyroskop i 3-osiowy akcelerometr. Odbiornik obsługuje kilka trybów lotu, w tym stabilizację, automatyczne poziomowanie i Knife-Edge. Konfiguracja funkcji stabilizacji może być wykonywana z poziomu ETHOS lub za pomocą skryptów LUA, zależnie od używanego nadajnika i wersji oprogramowania.

Część funkcji wymaga obsługi ACCESS i ETHOS. Przed konfiguracją stabilizacji należy sprawdzić zgodność nadajnika, firmware odbiornika oraz używanej wersji narzędzi konfiguracyjnych.

Redundancja i telemetria

Odbiornik może pracować jako odbiornik główny w rozwiązaniu redundantnym. Po ustawieniu odpowiedniego portu jako SBUS In można podłączyć dodatkowy odbiornik FrSky wyposażony w wyjście SBUS Out.

Telemetria może być realizowana przez S.Port lub FBUS. Protokół FBUS upraszcza budowę instalacji, ponieważ pozwala łączyć kompatybilne urządzenia telemetryczne i serwa w bardziej uporządkowany sposób niż przy osobnym prowadzeniu wielu połączeń.

Dane techniczne

• Pasmo: 2,4 GHz
• Protokoły: ACCESS, ACCST D16
• Liczba portów kanałów: 10
• Liczba kanałów PWM: 10
• Typy portów: PWM, SBUS Out, FBUS, S.Port, SBUS In na CP1
• Zakres napięcia zasilania: 3,5-12 V
• Pobór prądu: poniżej 100 mA przy 5 V
• Zasięg: pełny zasięg, powyżej 2 km w zależności od warunków lokalnych
• Pomiar napięcia przez AIN2: 0-35 V
• Dzielnik pomiaru napięcia: 1:10
• Złącze anteny: IPEX1

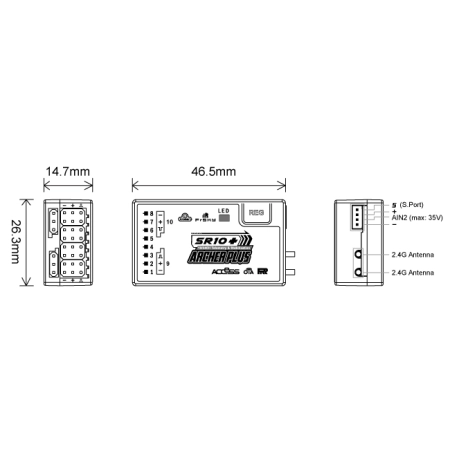

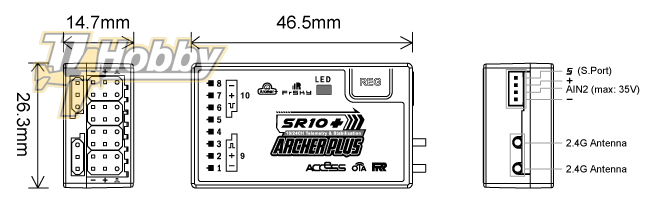

• Wymiary: 46,5 × 26,3 × 14,7 mm
• Masa: 13 g

Zastosowanie

Archer Plus SR10+ sprawdzi się w modelach, w których potrzebny jest odbiornik z telemetrią, większą liczbą kanałów oraz wbudowaną stabilizacją. Dzięki 10 konfigurowalnym portom może pracować zarówno w klasycznej instalacji PWM, jak i w bardziej rozbudowanych konfiguracjach z SBUS, FBUS, S.Port oraz dodatkowym odbiornikiem redundantnym.
