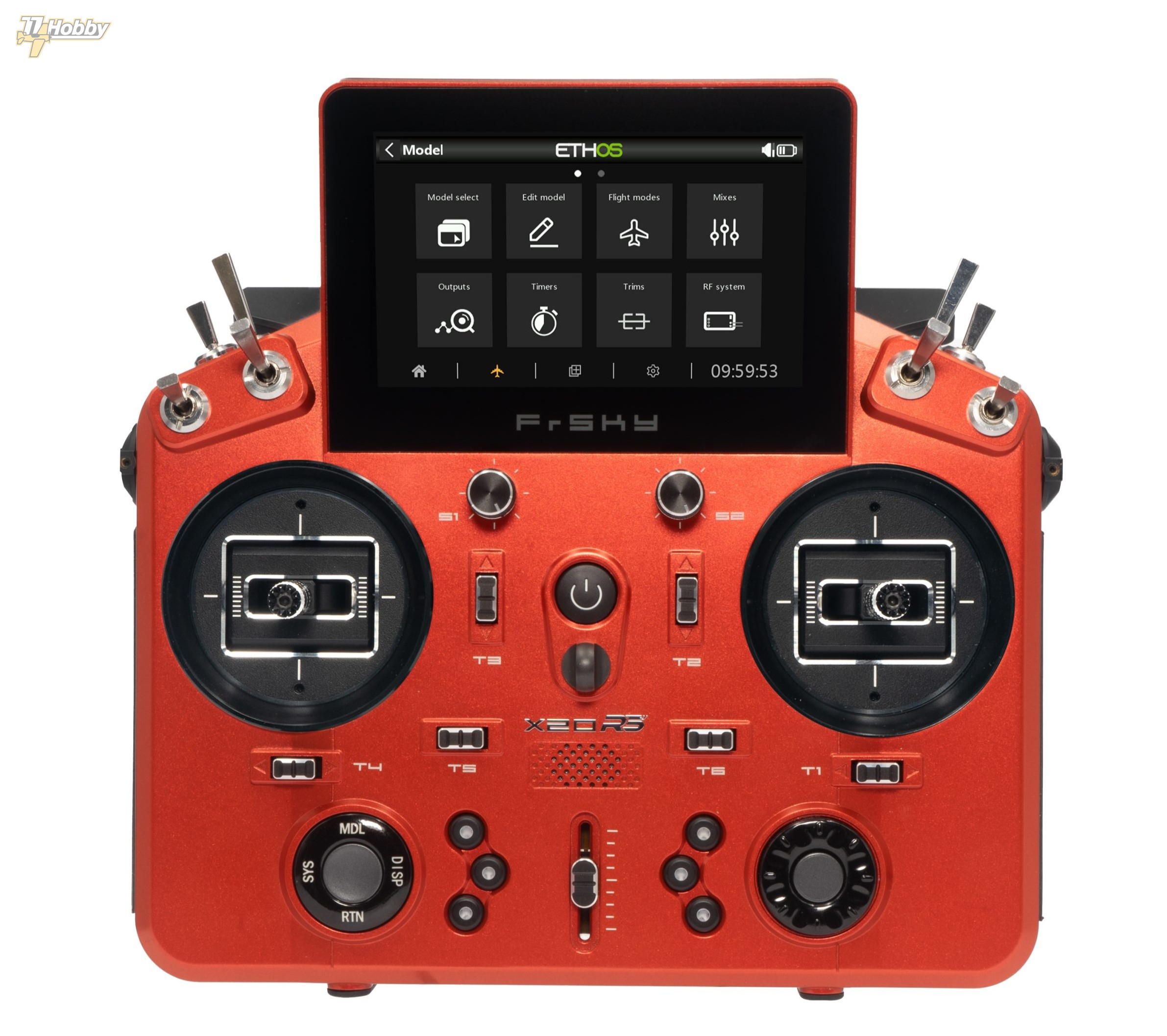

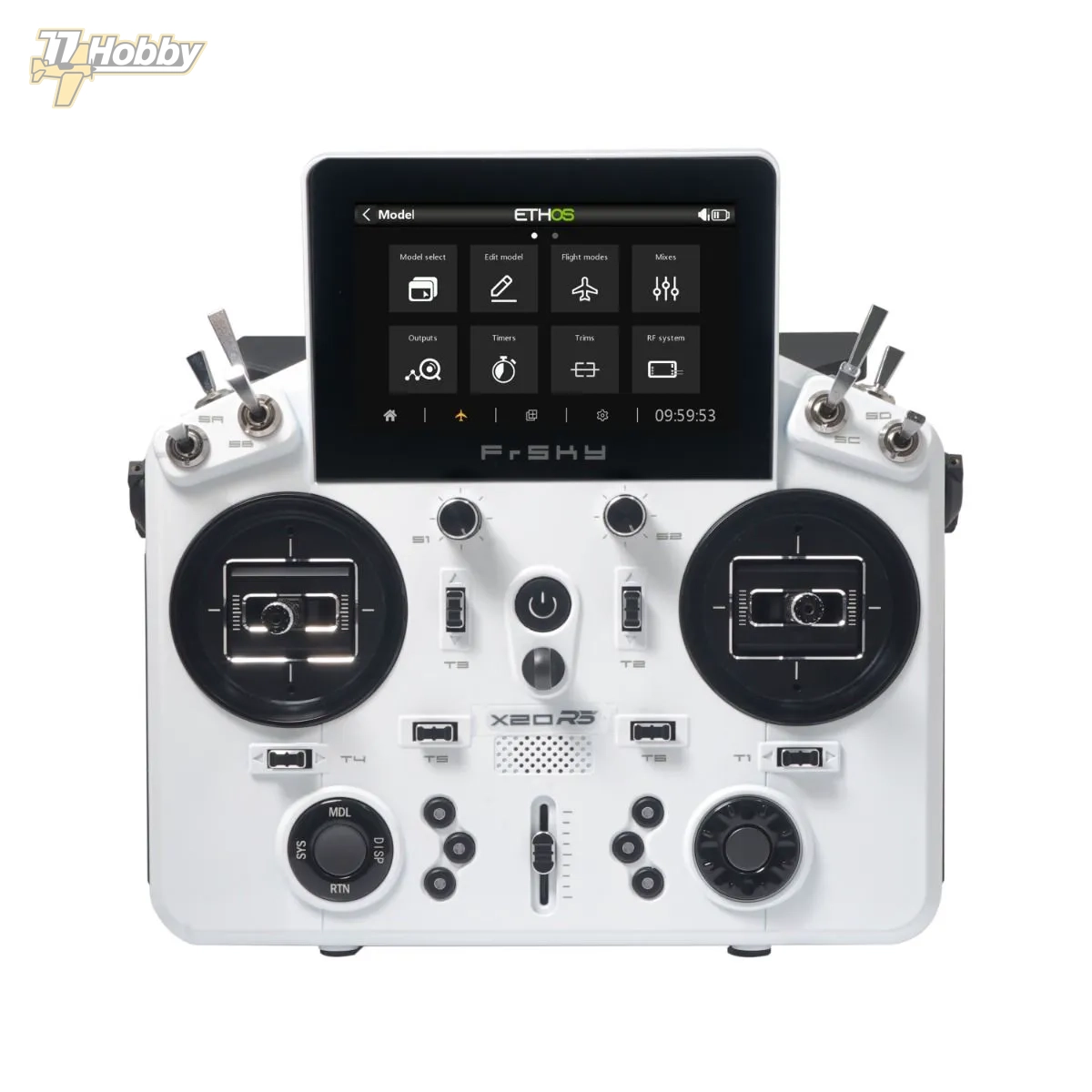

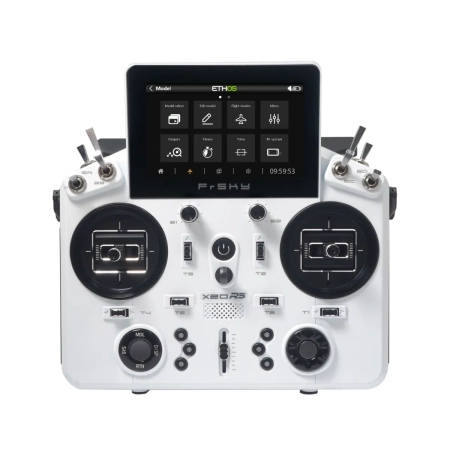

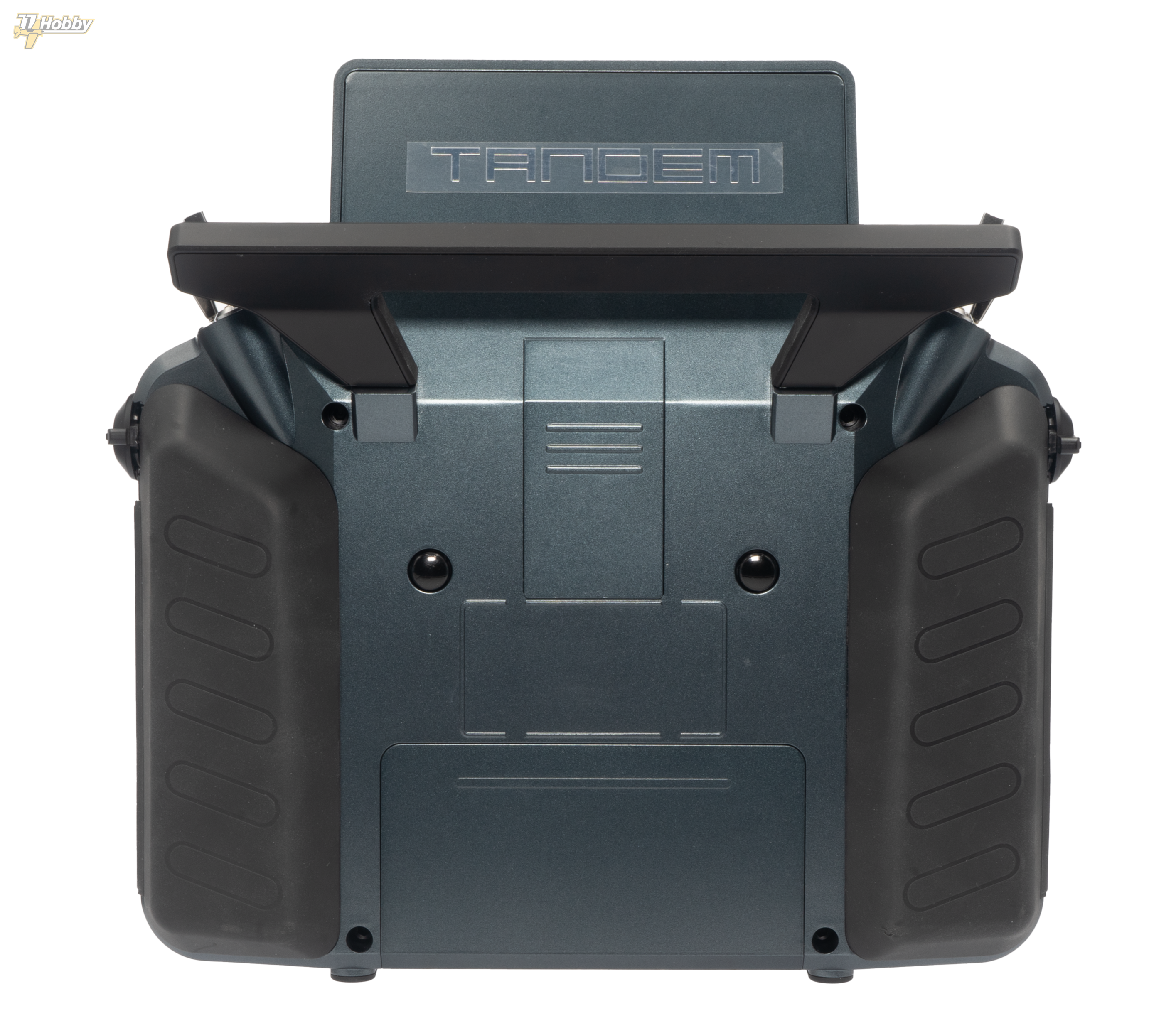

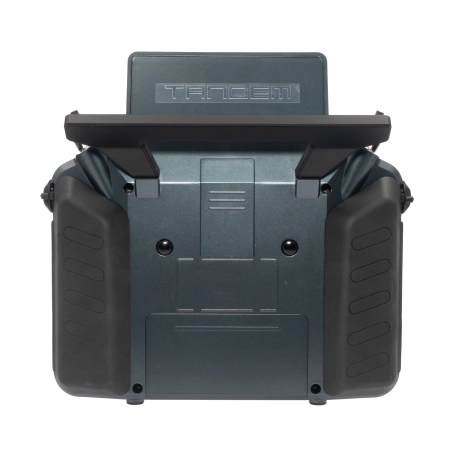

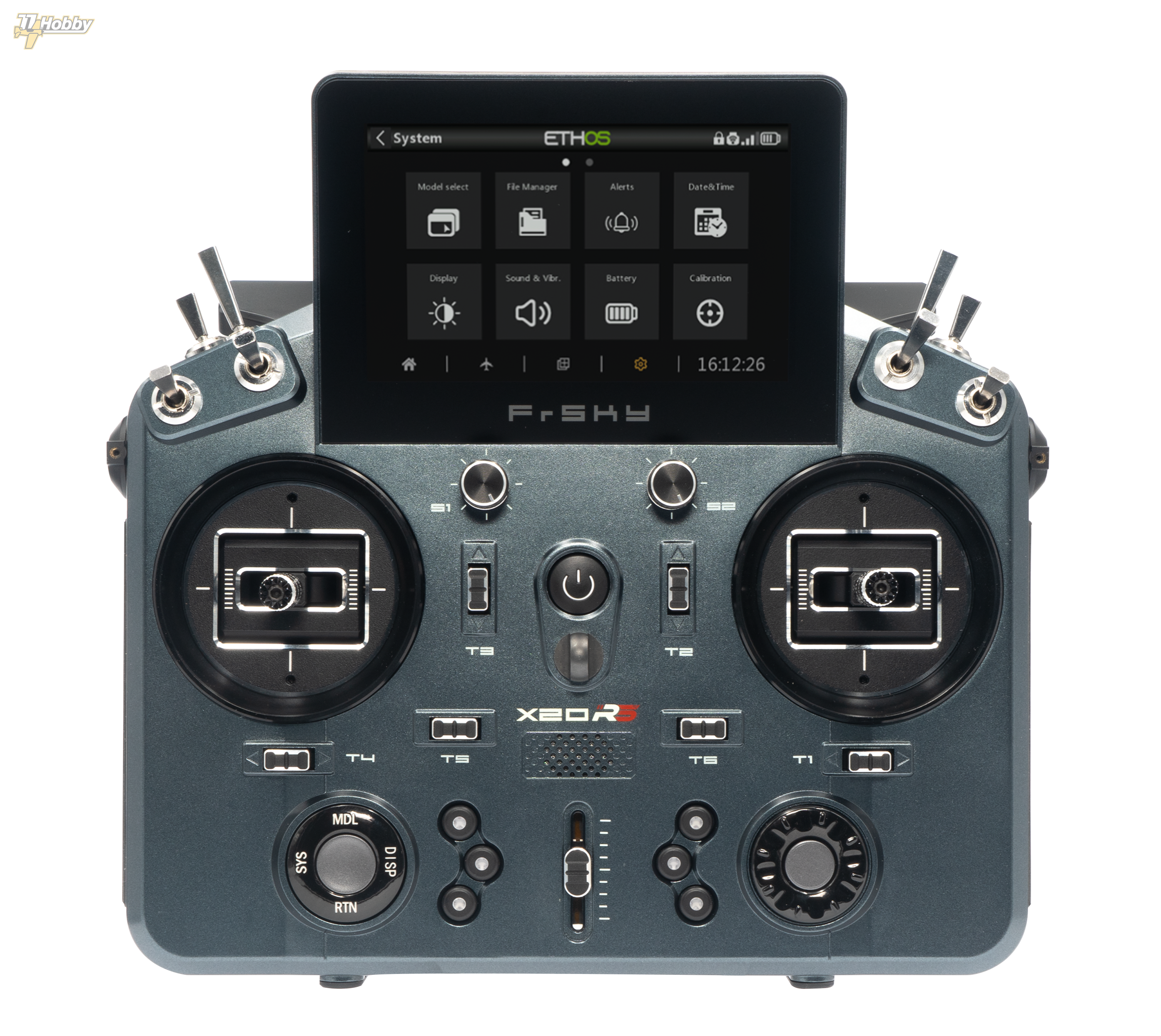

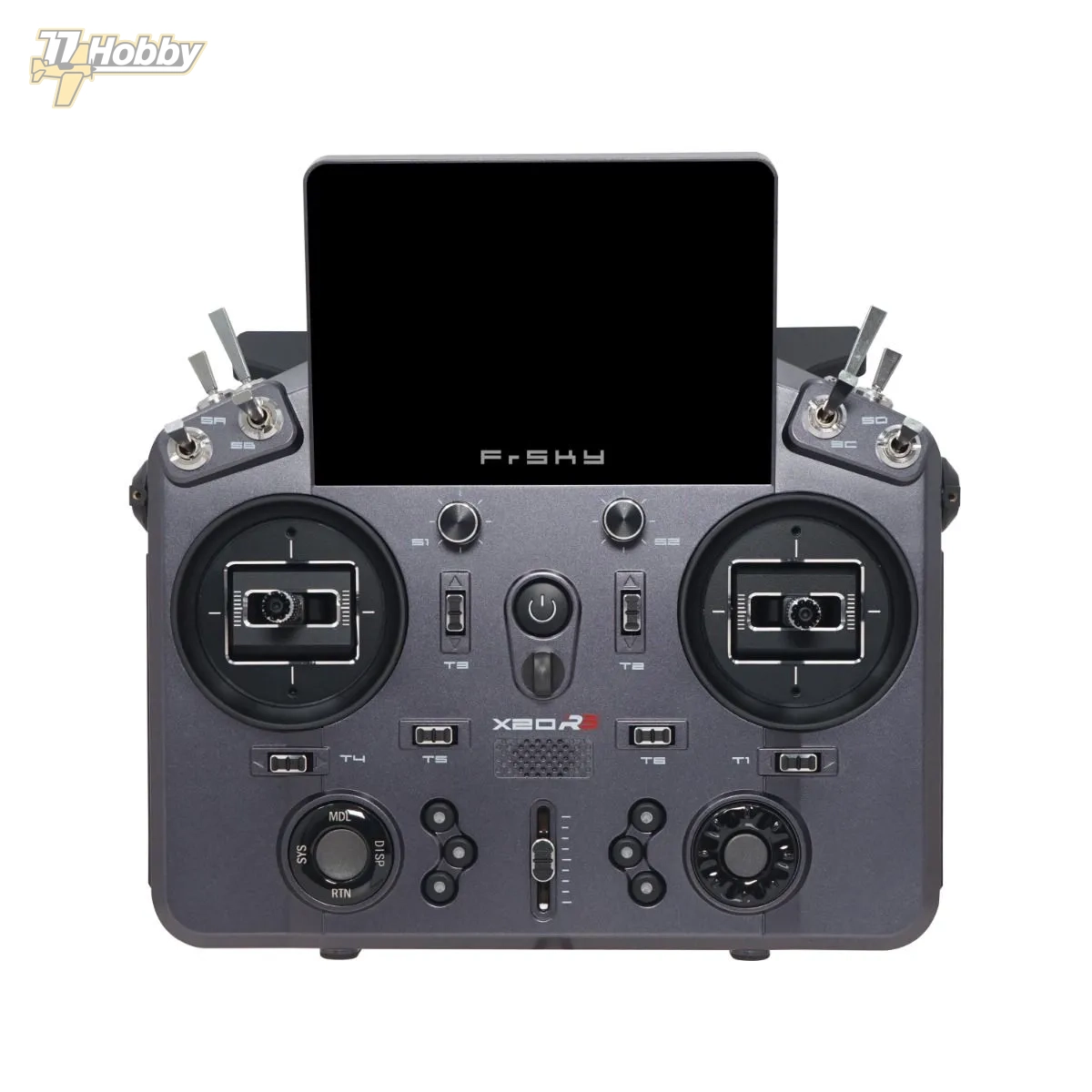

FrSky Tandem X20RS

FrSky Tandem X20RS to zaawansowany nadajnik RC z systemem ETHOS, wbudowanym modułem RF TD-ISRM RS oraz obsługą kilku trybów transmisji FrSky. Aparatura pracuje z odbiornikami ACCST D16, ACCESS, TD oraz TW, oferując do 24 kanałów, kolorowy ekran dotykowy 800 × 480 px, gimbale MC20R z czujnikami Halla oraz rozbudowany zestaw elementów sterujących.

W nazewnictwie FrSky skrót TD oznacza Tandem, czyli system wykorzystujący pasma 900M oraz 2.4G. Skrót TW oznacza Twin, czyli system oparty o dwa aktywne linki 2.4G. W dalszej części opisu używane są skróty TD i TW.

Najważniejsze cechy

• Wbudowany moduł RF TD-ISRM RS
• Tryb TD 900M/2.4G
• Tryb TW dual 2.4G
• Obsługa ACCESS 2.4G, ACCESS R9 oraz ACCST D16
• Do 24 kanałów
• System operacyjny ETHOS
• Kolorowy ekran dotykowy 800 × 480 px
• Gimbale MC20R CNC z czujnikami Halla i 10 łożyskami
• Regulacja skoku gimbali w zakresie 45–60°
• Niezależne sprzężenie haptyczne lewego i prawego drążka
• 2 dodatkowe trimy poza 4 standardowymi trimami
• 2 boczne suwaki z regulowanym położeniem środka
• Metalowe nakładki trimów, suwaków centralnych i pokręteł
• Wbudowana pamięć flash 8 GB
• Funkcja Text-to-Speech
• Cyfrowy wzmacniacz audio
• Wbudowany 6-osiowy żyroskop
• Ładowanie i transmisja danych przez USB-C
• Gniazdo zewnętrznego modułu typu Lite

Moduł RF TD-ISRM RS

Tandem X20RS ma wbudowany moduł TD-ISRM RS, który obsługuje tryby TD, TW, ACCESS oraz ACCST D16. W trybie TD aparatura wykorzystuje połączenie 900M/2.4G, natomiast tryb TW pozwala pracować w konfiguracji dual 2.4G. Nadajnik obsługuje również jednoczesną pracę TW i ACCESS R9 w ramach tego samego modułu, co pozwala budować konfiguracje redundantne z odpowiednimi odbiornikami i połączeniem SBUS IN/OUT.

Na obudowie znajdują się również złącza dla zewnętrznych anten 900M i 2.4G przeznaczone do pracy w trybach LoRa. Daje to możliwość rozbudowania konfiguracji antenowej w zastosowaniach, w których istotny jest zasięg i stabilność linku RF.

Gimbale MC20R

Wersja X20RS jest wyposażona w gimbale MC20R wykonane w technologii CNC, z czujnikami Halla i 10 łożyskami kulkowymi. Gimbale mają niezależne sprzężenie haptyczne dla lewej i prawej strony, co pozwala skonfigurować fizyczne powiadomienia oddzielnie dla każdego drążka.

Skok gimbali można regulować w zakresie od 45° do 60°. Regulacja odbywa się przez otwór w panelu gimbala przy użyciu klucza imbusowego 1,5 mm, bez konieczności rozbierania obudowy nadajnika. Panel gimbala ma także możliwość obrotu o 8°.

Elementy sterujące i ergonomia

X20RS bazuje na zmodyfikowanej obudowie względem wcześniejszych wersji X20. Dolny uchwyt został przeprojektowany w kierunku rozwiązania znanego z wersji PRO, a gniazdo modułu zewnętrznego typu Lite otrzymało więcej miejsca na moduły o różnych kształtach.

Aparatura ma 2 pokrętła, 4 standardowe trimy, 2 dodatkowe trimy, 6 przycisków szybkiego dostępu z przodu oraz 2 przyciski chwilowe z tyłu. Bocznie umieszczone suwaki pozwalają regulować położenie środka. Pokrętła, trimy i centralne suwaki mają metalowe nakładki CNC.

Pamięć, dźwięk i ETHOS

Wbudowana pamięć flash 8 GB ogranicza potrzebę korzystania z dodatkowej karty pamięci przy podstawowej konfiguracji radia. Nadajnik obsługuje funkcję Text-to-Speech, która pozwala generować komunikaty głosowe z tekstu, oraz cyfrowy wzmacniacz audio do czytelniejszych powiadomień dźwiękowych.

System ETHOS zapewnia obsługę przez ekran dotykowy i enkodery nawigacyjne. Port USB-C służy do ładowania akumulatora 2S Li-ion oraz transmisji danych. Nadajnik ma także Smart Port, port trenera, gniazdo słuchawkowe i slot microSD.

Specyfikacja techniczna

• Model: FrSky Tandem X20RS
• System operacyjny: ETHOS
• Wbudowany moduł RF: TD-ISRM RS
• Liczba kanałów: do 24
• Obsługiwane odbiorniki: ACCST D16, ACCESS, TD, TW
• Ekran: dotykowy LCD 800 × 480 px
• Pamięć wewnętrzna: 8 GB flash
• Gimbale: MC20R CNC Hall, 10 łożysk kulkowych
• Zakres regulacji skoku gimbali: 45–60°
• Obrót panelu gimbali: 8°
• Napięcie pracy: 6,5–8,4 V
• Zasilanie: akumulator 2S Li-ion
• Typowy pobór prądu: 600 mA przy 7,4 V
• Prąd ładowania: ≤1 A ±200 mA
• Ładowanie: USB-C
• Wymagany zasilacz USB: 5 V, ponad 2 A
• Zakres temperatury pracy: od -10°C do 60°C
• Wymiary: 205 × 213 × 90 mm
• Masa bez akumulatora: 892 g
• Masa z akumulatorem: 1024 g
• Gniazdo modułu zewnętrznego: Lite Type
• Komora akumulatora: 84 × 41,5 × 20 mm

Zgodność i uwagi

Nadajnik współpracuje z odbiornikami FrSky ACCST D16, ACCESS, TD oraz TW. Dobór odbiornika powinien być zgodny z wybranym trybem RF, wersją firmware oraz regionem pracy aparatury. Dla konfiguracji redundantnych wymagane są odpowiednie odbiorniki i prawidłowe połączenie sygnałów, np. przez SBUS IN/OUT.

Karta microSD nie jest wymagana do podstawowej pracy z pamięcią wewnętrzną, ale nadajnik ma slot microSD. Zgodnie z instrukcją karta microSD nie jest częścią standardowej dostawy.

Zawartość zestawu

• Aparatura FrSky Tandem X20RS
• Akumulator 2S LiPo 4000 mAh
• Futerał transposrtowy EVA
• Pasek na szyję
