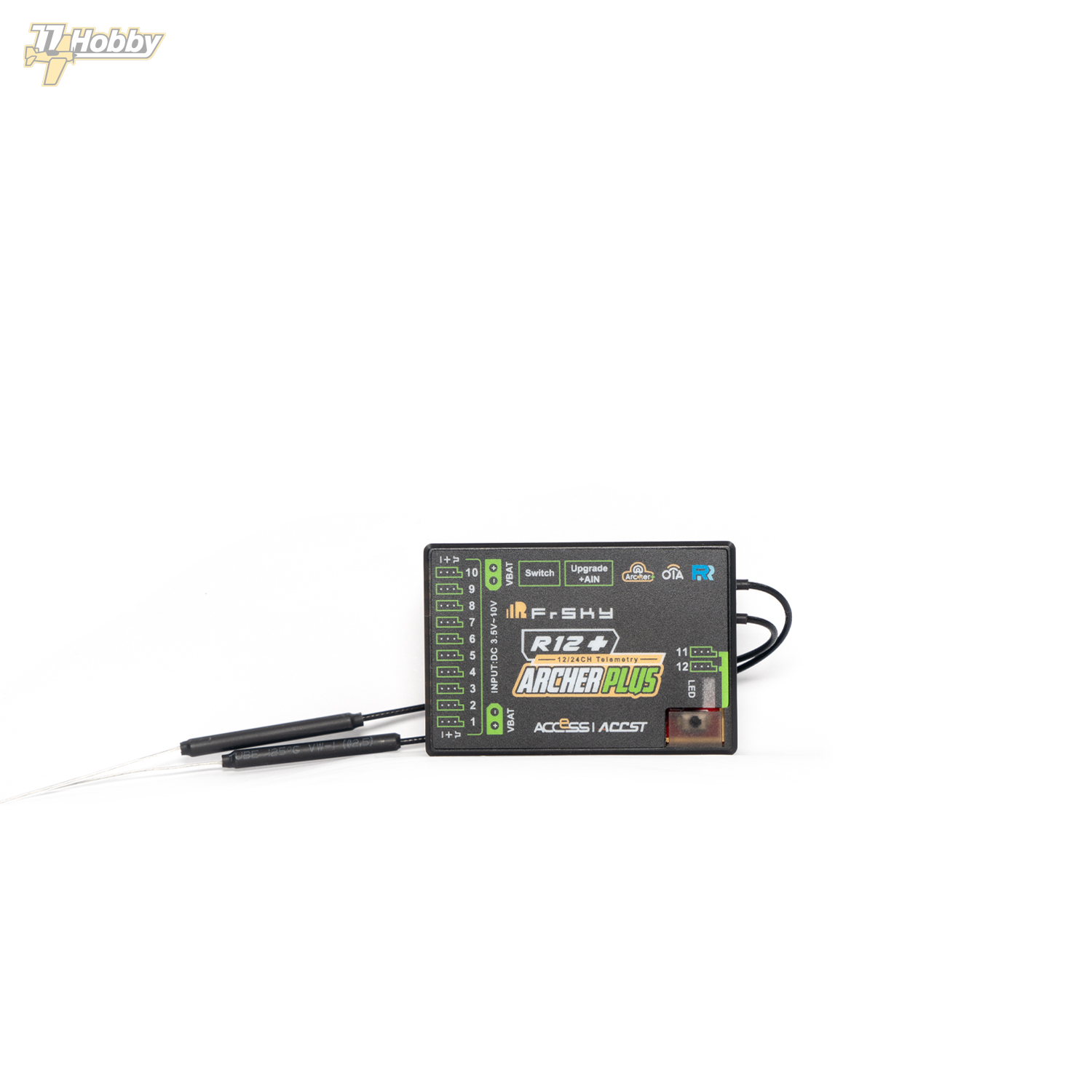

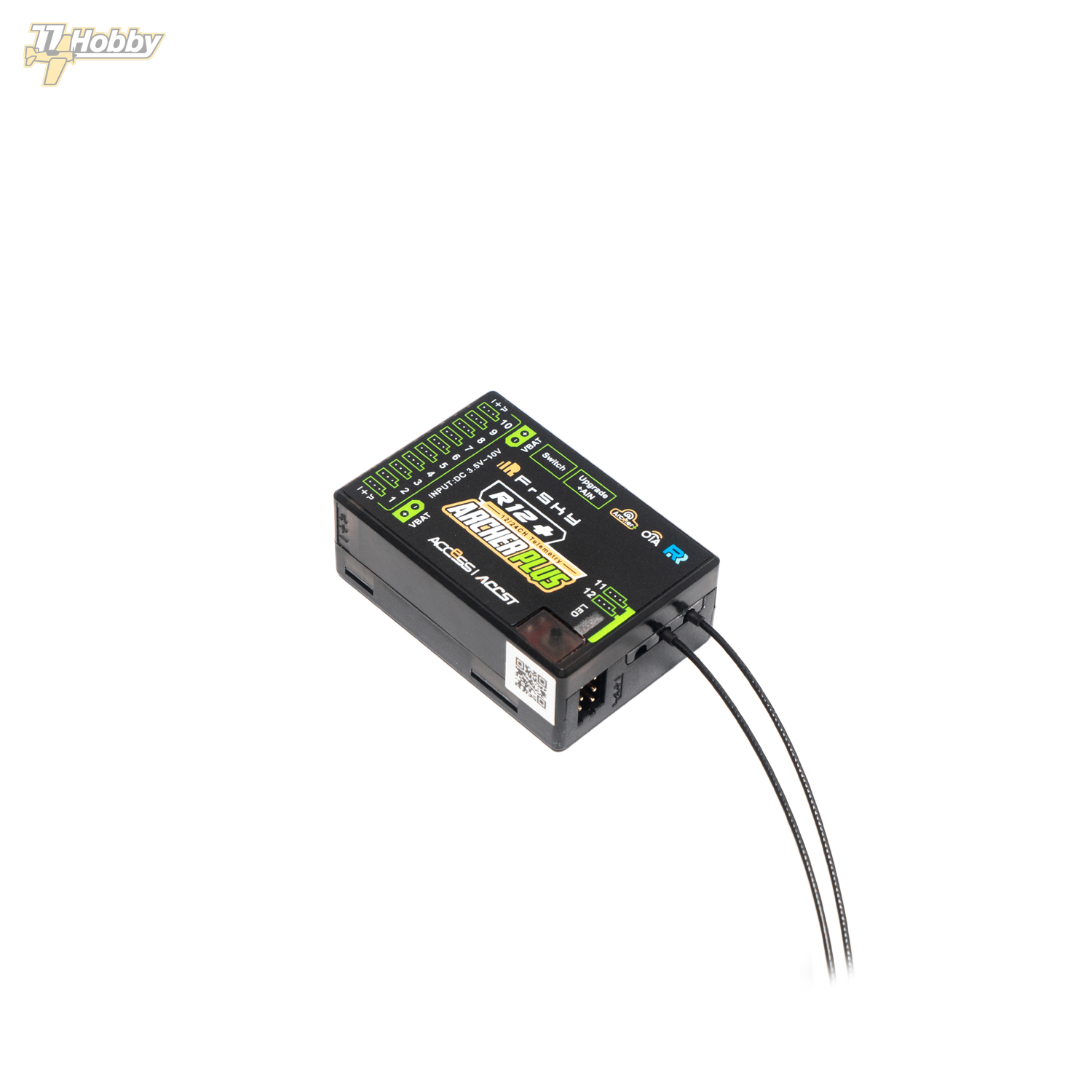

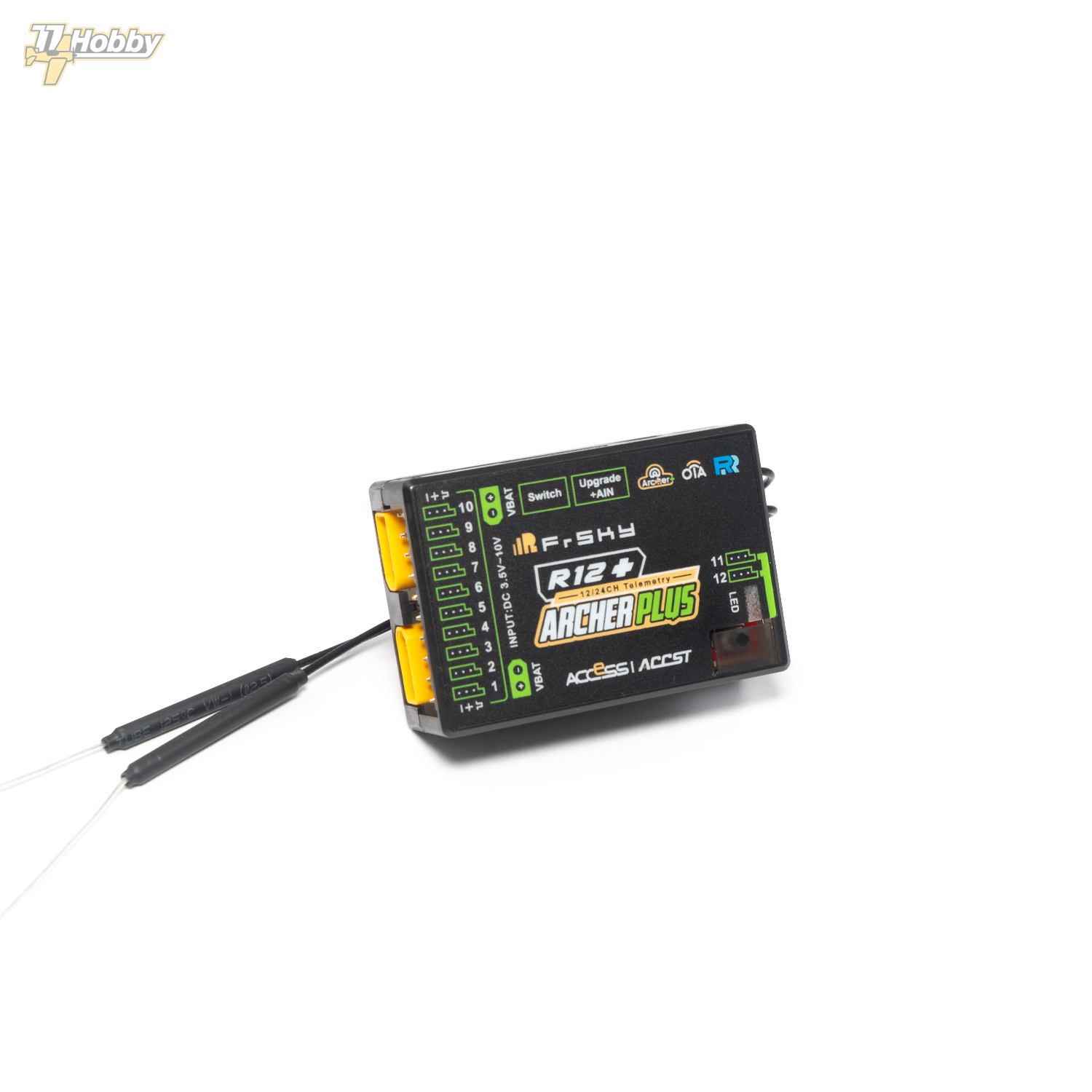

FrSky Archer Plus R12+

FrSky Archer Plus R12+ to odbiornik 2,4 GHz z serii Archer Plus, wyposażony w 12 konfigurowalnych portów kanałów, telemetrię oraz obsługę protokołów ACCESS i ACCST D16. Seria Archer Plus wprowadza ulepszoną odporność na zakłócenia RF, automatyczne dopasowanie trybu ACCESS / ACCST D16 podczas bindowania oraz podstawową funkcję Black-Box do zapisu danych związanych między innymi z zasilaniem i jakością sygnału.

Odbiornik R12+ może pracować z wyjściami PWM, SBUS, FBUS lub S.Port, a pierwszy port może zostać skonfigurowany także jako SBUS In. Pozwala to użyć odbiornika jako jednostki głównej w układzie redundantnym, po podłączeniu dodatkowego odbiornika FrSky z wyjściem SBUS Out.

Uwaga: Archer Plus R12+ nie jest wersją stabilizowaną. Funkcje żyroskopu, akcelerometru i stabilizacji lotu dotyczą modelu Archer Plus SR12+.

Uwaga: przy zasilaniu odbiornika przez złącza XT30 nie należy podawać dodatkowego zasilania przez porty kanałów, S.Port, SBUS, FBUS ani inne porty sygnałowe.

Najważniejsze cechy

• Odbiornik FrSky 2,4 GHz z serii Archer Plus
• Obsługa trybów ACCESS i ACCST D16
• Automatyczne dopasowanie protokołu podczas bindowania
• 12 konfigurowalnych portów kanałów w trybie ACCESS
• Obsługa PWM, SBUS, FBUS i S.Port
• Możliwość konfiguracji portu CP1 jako SBUS In
• Obsługa redundancji sygnału przez SBUS In
• Telemetria przez FBUS lub S.Port
• Podstawowa funkcja Black-Box
• Ulepszona odporność na zakłócenia RF
• Odporność na zakłócenia występujące przy układach zapłonowych
• Aktualizacja firmware OTA
• Pomiar napięcia zewnętrznego urządzenia lub akumulatora

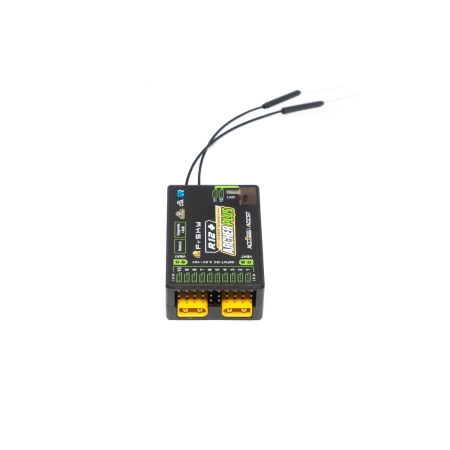

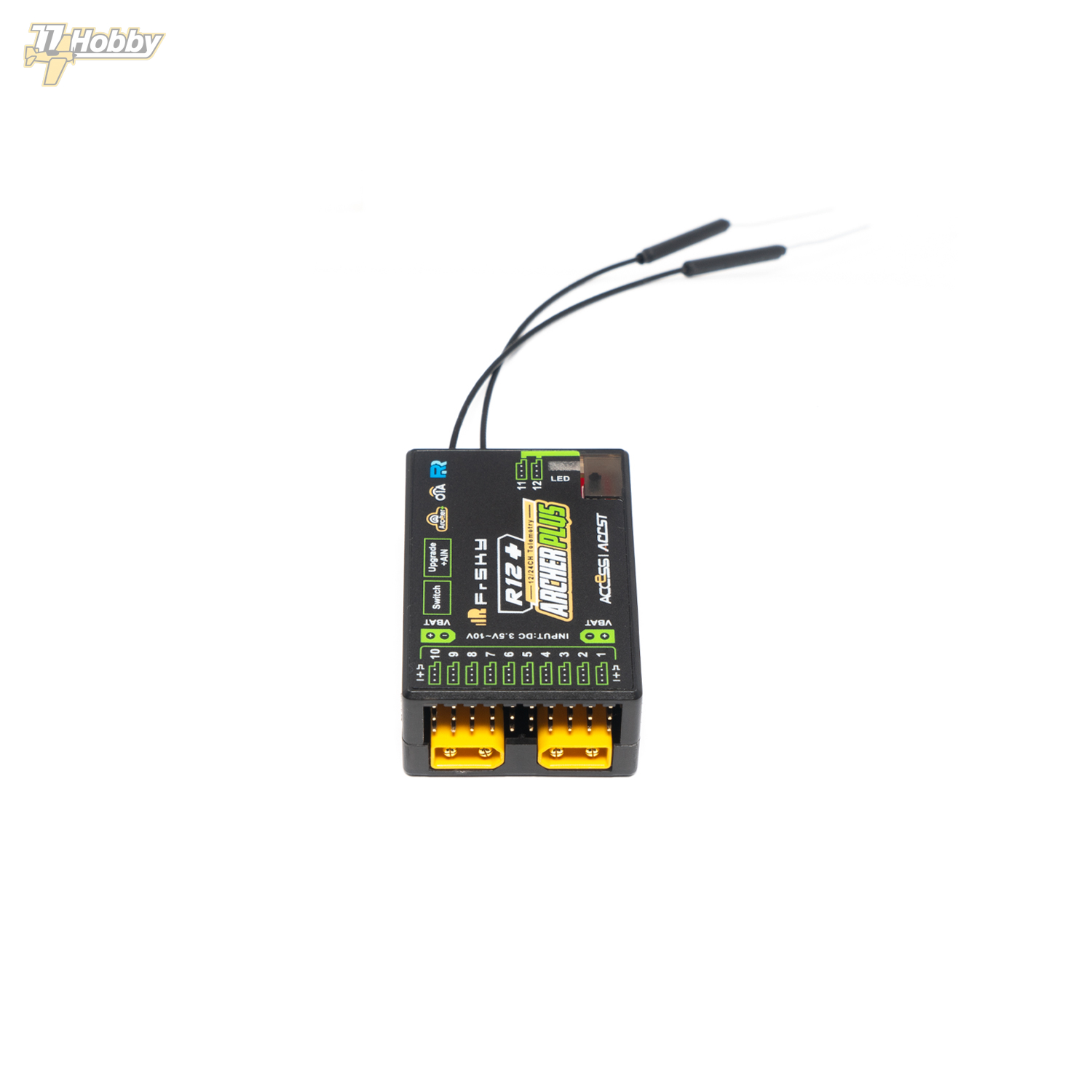

• Podwójne wejście zasilania XT30
• Gniazdo do podłączenia opcjonalnego zewnętrznego przełącznika

Porty i konfiguracja

W trybie ACCESS wszystkie 12 portów kanałów może być konfigurowanych programowo. Port CP1 obsługuje PWM, SBUS Out, FBUS, S.Port oraz SBUS In. Porty CP2-CP12 obsługują PWM, SBUS Out, FBUS oraz S.Port.

W trybie ACCST producent przypisuje SBUS Out do pinu 11, a S.Port do pinu 12. Jest to istotne przy konfiguracji starszych nadajników i modeli pracujących w trybie ACCST D16.

FBUS i telemetria

Obsługa FBUS upraszcza podłączanie urządzeń telemetrycznych i kompatybilnych akcesoriów FrSky. Jeden przewód może przenosić komunikację sterującą i telemetryczną, co ogranicza liczbę połączeń w modelu i ułatwia budowę bardziej rozbudowanych instalacji.

Zasilanie i funkcja Power Switch

Archer Plus R12+ ma podwójne wejście zasilania XT30. Odbiornik obsługuje również wbudowaną funkcję Power Switch, która może być użyta z opcjonalnym zewnętrznym panelem lub przełącznikiem. Rozwiązanie to pozwala wygodniej zarządzać zasilaniem modelu bez dokładania osobnego, klasycznego wyłącznika w torze głównym.

Dane techniczne

• Model: FrSky Archer Plus R12+
• Pasmo: 2,4 GHz
• Protokoły: ACCESS / ACCST D16
• Liczba portów kanałów: 12
• Tryby portów w ACCESS: PWM / SBUS Out / FBUS / S.Port
• Dodatkowa funkcja CP1: SBUS In
• SBUS Out: tryb 16CH / 24CH
• Zakres napięcia pracy: 3,5-12 V
• Zalecane zasilanie: akumulator 2S Li
• Pobór prądu: <105 mA @ 5 V
• Prąd ciągły toru zasilania: ≤20 A
• Prąd chwilowy toru zasilania: ≤40 A
• Pomiar napięcia przez AIN2: 0-35 V
• Dzielnik pomiaru napięcia: 1:10
• Złącza antenowe: IPEX1
• Wejście zasilania: 2 × XT30

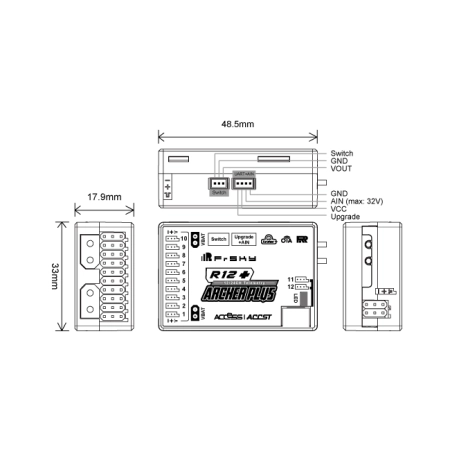

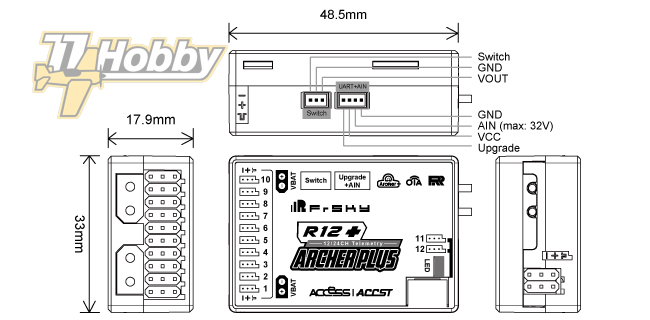

• Wymiary: 48,5 × 33 × 17,9 mm
• Masa: 21,3 g
• Kompatybilność: nadajniki FrSky 2,4 GHz z obsługą ACCESS lub ACCST D16
