- Opis produktu
FrSky TD MX to niewielki, dwupasmowy odbiornik systemu TANDEM, pracujący jednocześnie w pasmach 2,4 GHz oraz 900 MHz. Oferuje 4 wyjścia PWM, SBUS Out, telemetrię S.Port/FBUS, tryb Race 4 ms, aktualizację bezprzewodową OTA oraz funkcję Black Box. Dzięki wymiarom 25 × 21 × 4 mm sprawdzi się w modelach, w których liczą się niewielkie rozmiary i masa.
Dwupasmowa transmisja TANDEM
FrSky TD MX wykorzystuje dwupasmowy protokół TD systemu TANDEM. Łączność w pasmach 2,4 GHz i 900 MHz odbywa się równocześnie, a nie w układzie podstawowego i rezerwowego toru radiowego.
Takie rozwiązanie łączy niewielkie opóźnienia transmisji w paśmie 2,4 GHz z dużym zasięgiem i wysoką odpornością na zakłócenia zapewnianą przez dwupasmowe połączenie radiowe.

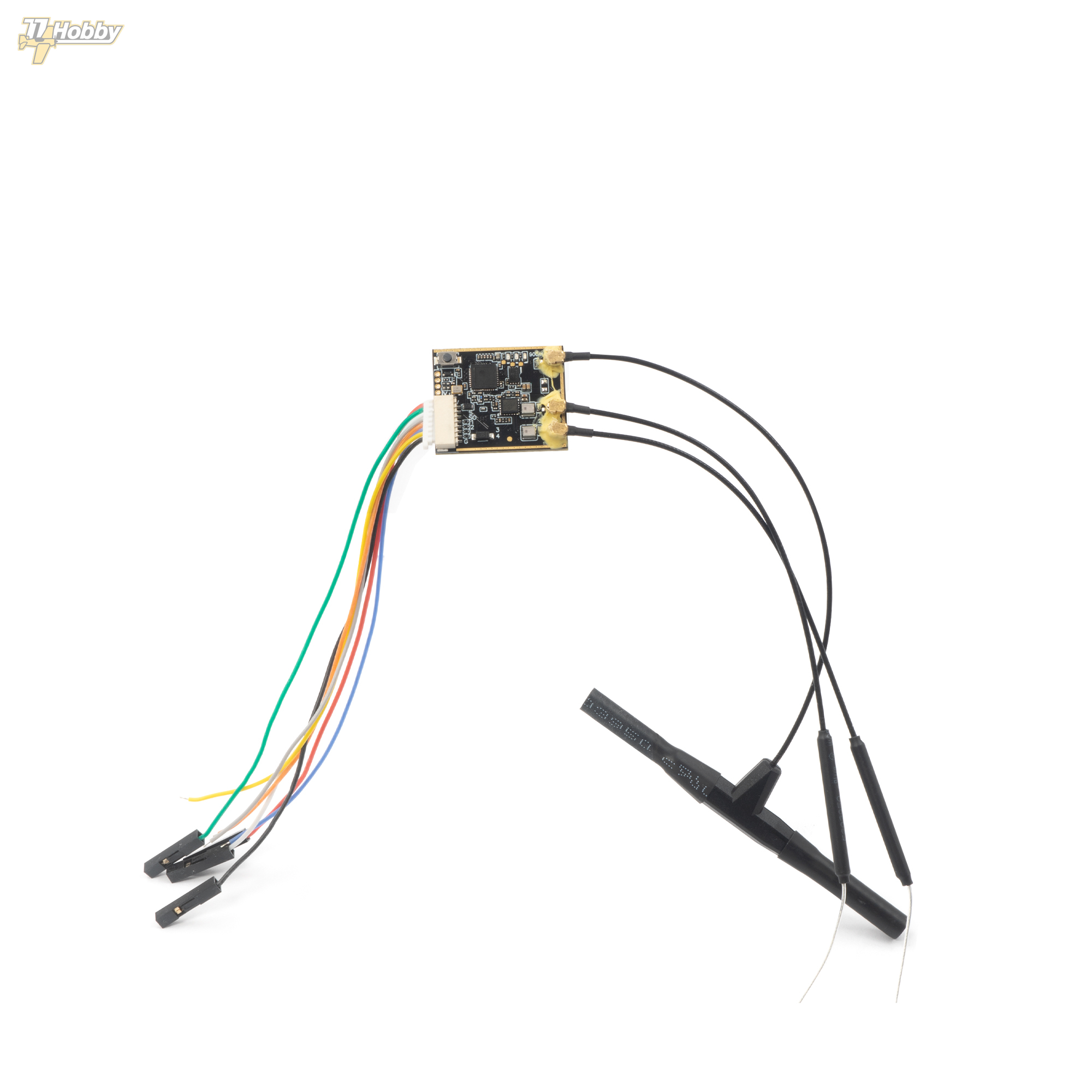

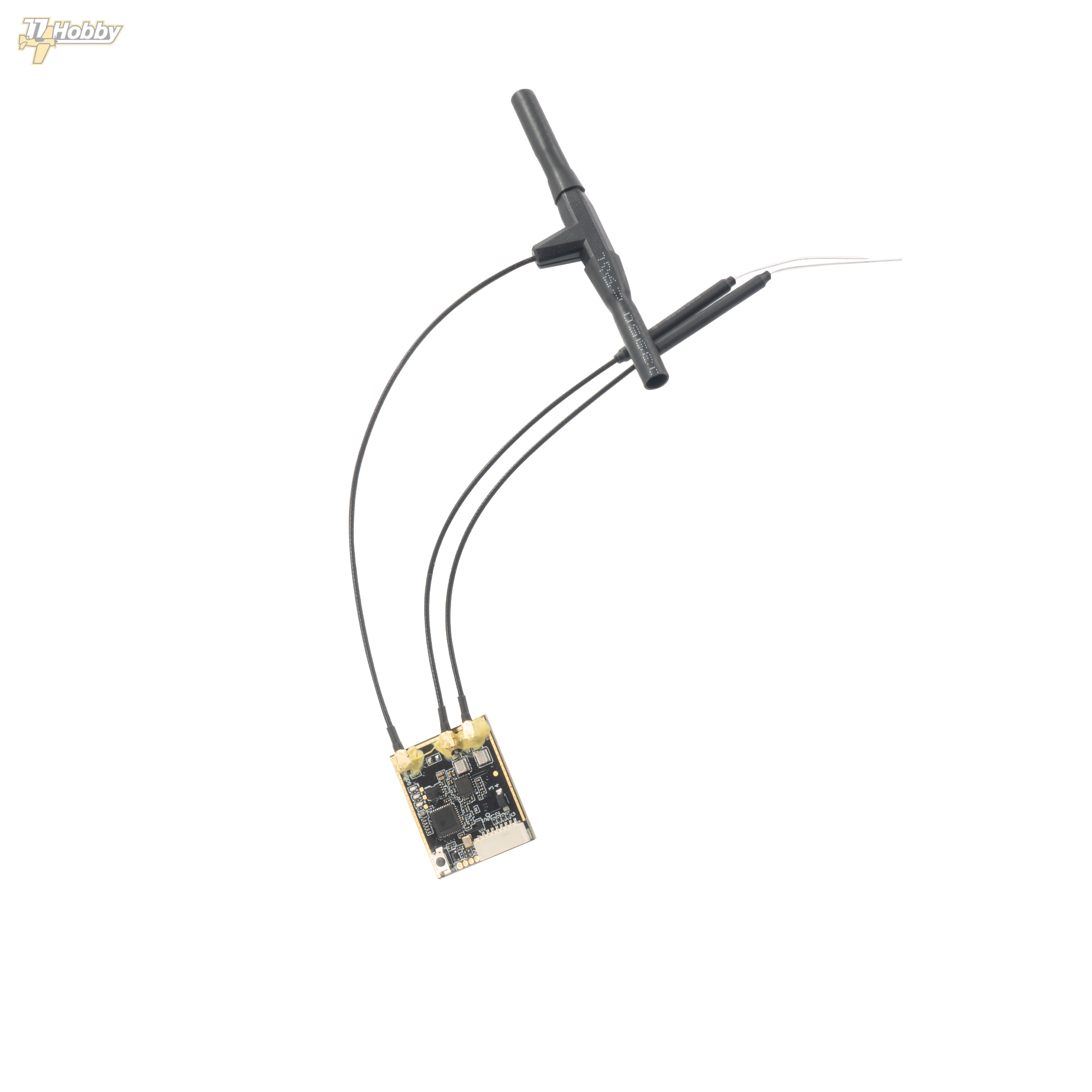

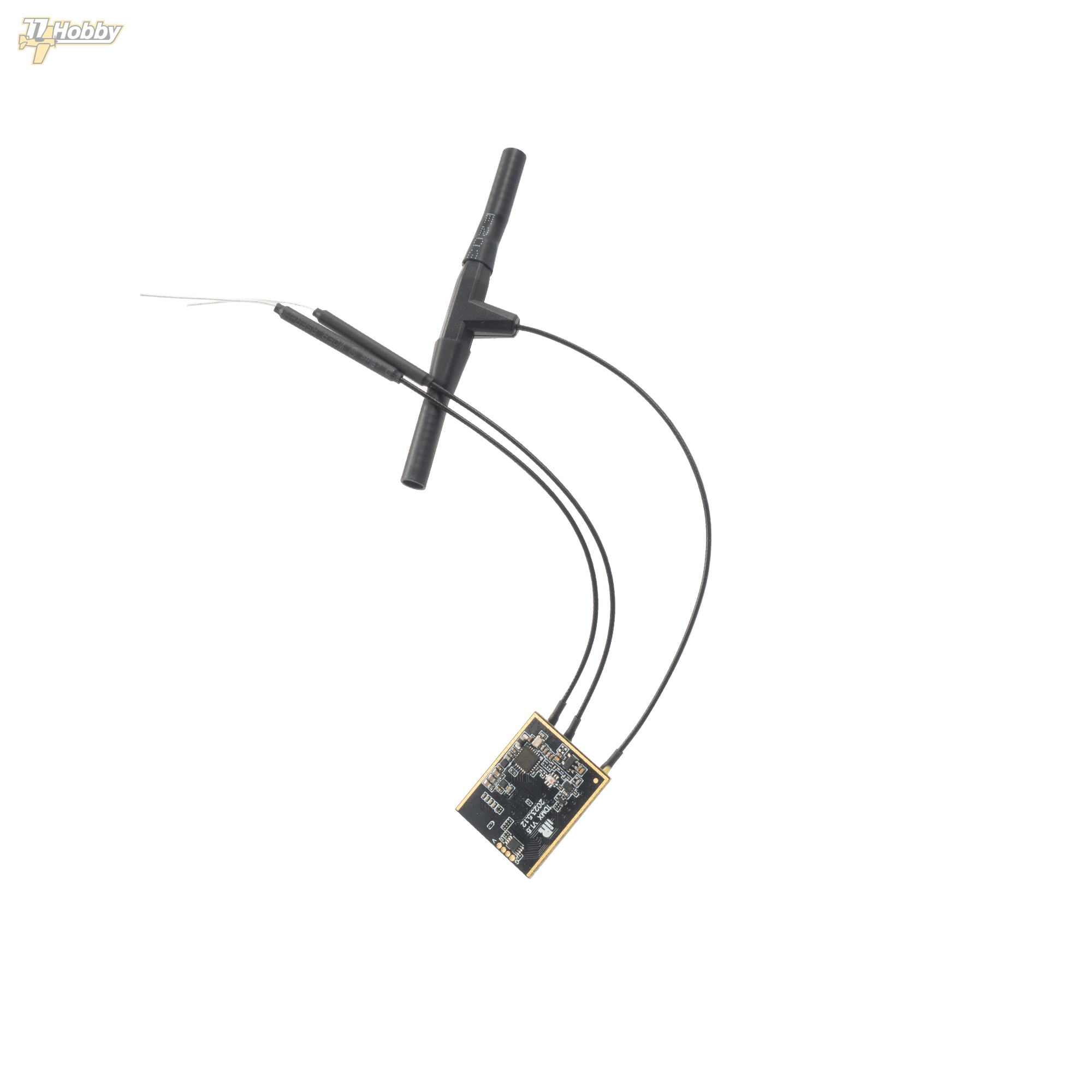

Odbiornik wykorzystuje trzy anteny zapewniające wielokierunkowe pokrycie sygnałem: dwie zewnętrzne anteny 2,4 GHz podłączane do gniazd IPEX1 oraz kompaktową antenę 900 MHz.
Wyjścia PWM, SBUS i FBUS
TD MX udostępnia 4 standardowe wyjścia PWM oraz wyjście SBUS Out. Może dzięki temu współpracować zarówno z klasycznymi serwami, jak i kontrolerami lotu lub innymi urządzeniami wykorzystującymi magistralę SBUS.
Port telemetryczny może pracować jako S.Port lub FBUS. Magistrala FBUS umożliwia przesyłanie sterowania i telemetrii jednym przewodem, upraszczając instalację kompatybilnych regulatorów, czujników i innych urządzeń FrSky.
Tryb Race i funkcja Black Box
Odbiornik obsługuje tryb Race 4 ms, który zapewnia szybkie odświeżanie kanałów przy zachowaniu transmisji telemetrycznej.
Funkcja Black Box zapisuje informacje dotyczące zasilania oraz jakości połączenia radiowego w przypadku wykrycia nietypowych zdarzeń. Dane te mogą ułatwić późniejszą analizę działania instalacji odbiorczej.
Firmware odbiornika może być aktualizowany bezprzewodowo za pomocą funkcji OTA.
Najważniejsze cechy
- jednoczesna transmisja w pasmach 2,4 GHz i 900 MHz,
- dwupasmowy protokół FrSky TD,
- trzy anteny zapewniające wielokierunkowe pokrycie sygnałem,
- 4 kanały PWM,
- wyjście SBUS Out,
- telemetria przez S.Port lub FBUS,
- dwukierunkowa transmisja sterowania i telemetrii przez FBUS,
- tryb Race 4 ms z telemetrią,
- funkcja rejestracji danych Black Box,
- bezprzewodowa aktualizacja firmware OTA,
- kompaktowe wymiary i niewielka masa.
Specyfikacja techniczna
- Model: TD MX
- System transmisji: FrSky TANDEM TD
- Pasma pracy: 2,4 GHz oraz 900 MHz, aktywne jednocześnie
- Liczba kanałów PWM: 4
- Wyjście szeregowe: SBUS Out
- Port telemetryczny: S.Port / FBUS
- Napięcie zasilania: 3,5–10 V
- Zalecane zasilanie: pakiet 2S
- Pobór prądu: maks. 185 mA przy 5 V
- Anteny 2,4 GHz: 2 anteny zewnętrzne, złącza IPEX1
- Antena 900 MHz: 1 kompaktowa antena
- Tryb Race 4 ms: tak, z telemetrią
- Telemetria: tak
- Aktualizacja firmware: bezprzewodowa OTA
- Wymiary: 25 × 21 × 4 mm
- Masa: 7,1 g
Kompatybilność
Odbiornik współpracuje z aparaturami FrSky TANDEM oraz modułami nadawczymi obsługującymi dwupasmowy protokół TD 2,4 GHz / 900 MHz.
Nie jest przeznaczony do pracy jako odbiornik ACCESS, ACCST D16 ani TWIN/TW. Nadajnik musi posiadać dwupasmowy moduł TANDEM obsługujący protokół TD.
