- Opis produktu
FrSky Archer Plus RS Mini to miniaturowy odbiornik RC 2,4 GHz z serii Archer Plus, przeznaczony do pracy z nadajnikami FrSky w trybie ACCESS oraz ACCST D16. Odbiornik ma bardzo małe wymiary 16 × 11 mm i masę 1,3 g, dlatego nadaje się do modeli, w których liczy się oszczędność miejsca i masy.

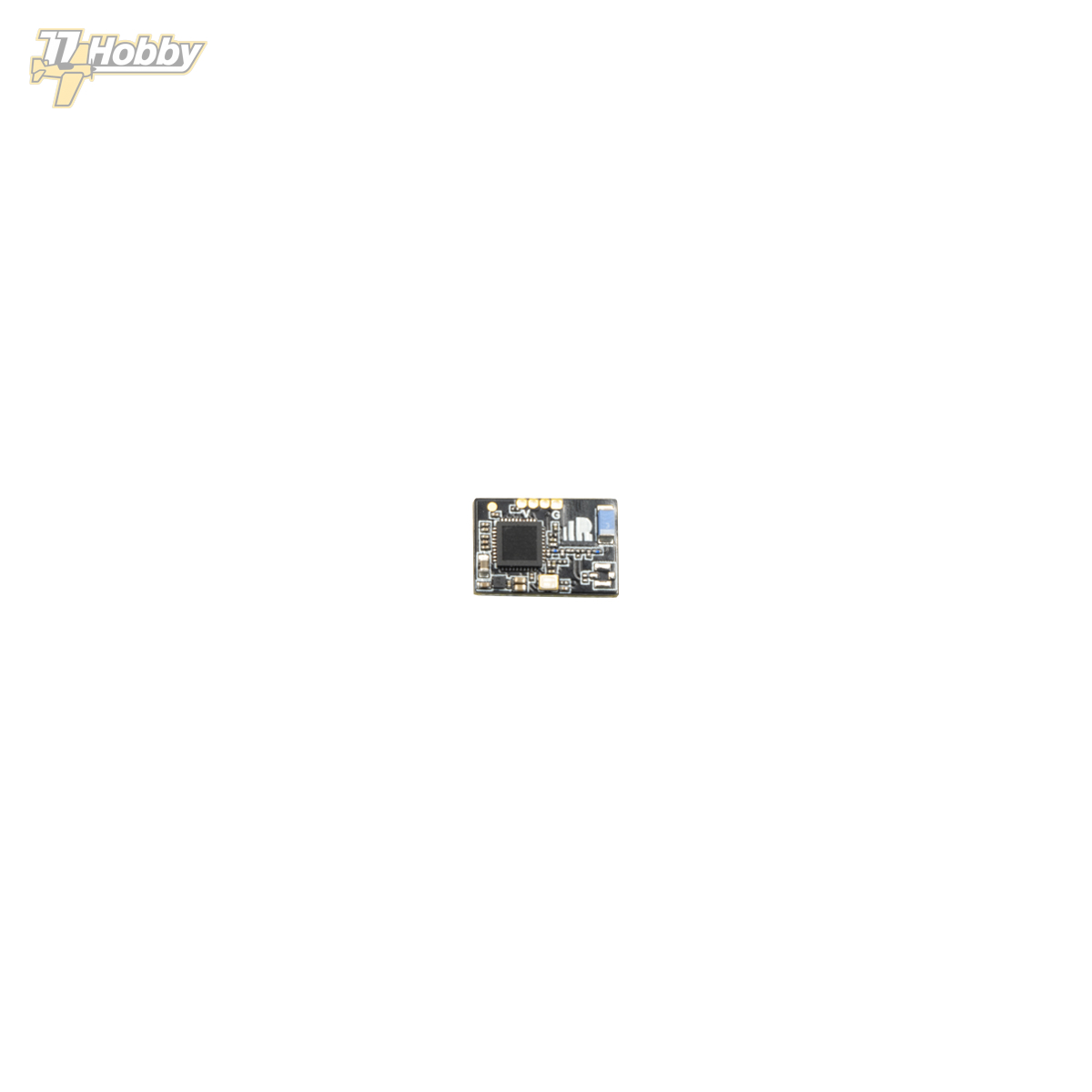

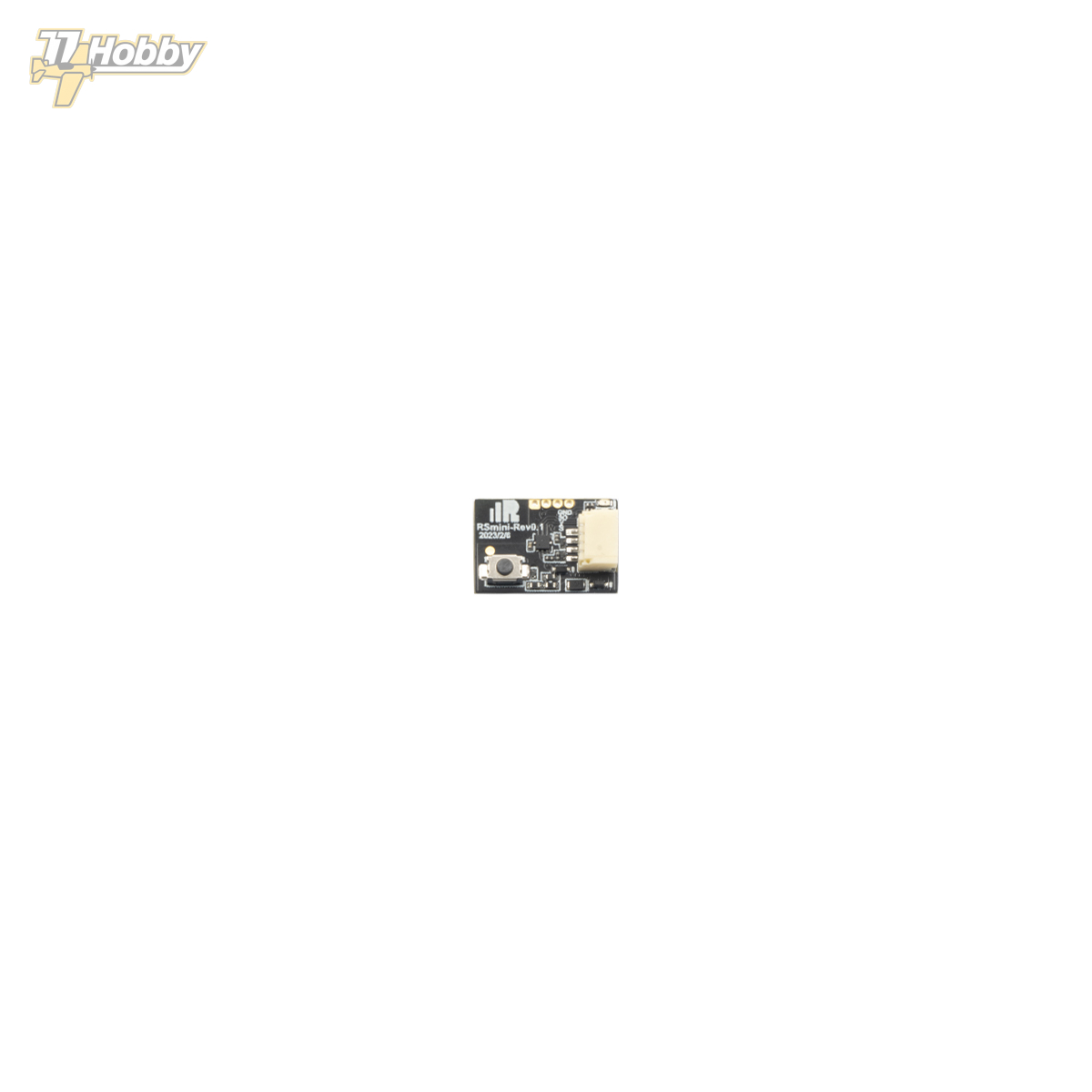

Wersja RS Mini wykorzystuje antenę typu PCB umieszczoną bezpośrednio na płytce odbiornika. Takie rozwiązanie eliminuje konieczność prowadzenia klasycznych anten przewodowych i upraszcza montaż w małych modelach. Producent zastosował także złącze przewodowe, które pozwala podłączyć urządzenia zewnętrzne bez lutowania przewodów bezpośrednio do płytki.
Seria Archer Plus obsługuje zarówno ACCESS, jak i ACCST D16. Protokół RF jest dobierany podczas bindowania z poziomu aparatury. W trybie ACCESS odbiornik obsługuje aktualizację firmware przez OTA, telemetrię, przełączanie S.Port / F.Port / FBUS oraz wskaźniki VFR.
Najważniejsze cechy
- Miniaturowy odbiornik 2,4 GHz z serii Archer Plus
- Obsługa trybów FrSky ACCESS oraz ACCST D16
- Wbudowana antena typu PCB
- Wyjście SBUS OUT z obsługą trybu 16CH / 24CH
- Port S.Port / F.Port / FBUS konfigurowany z poziomu S.Port
- Aktualizacja firmware przez OTA w trybie ACCESS
- Rozszerzona odporność na zakłócenia RF względem wcześniejszej serii Archer

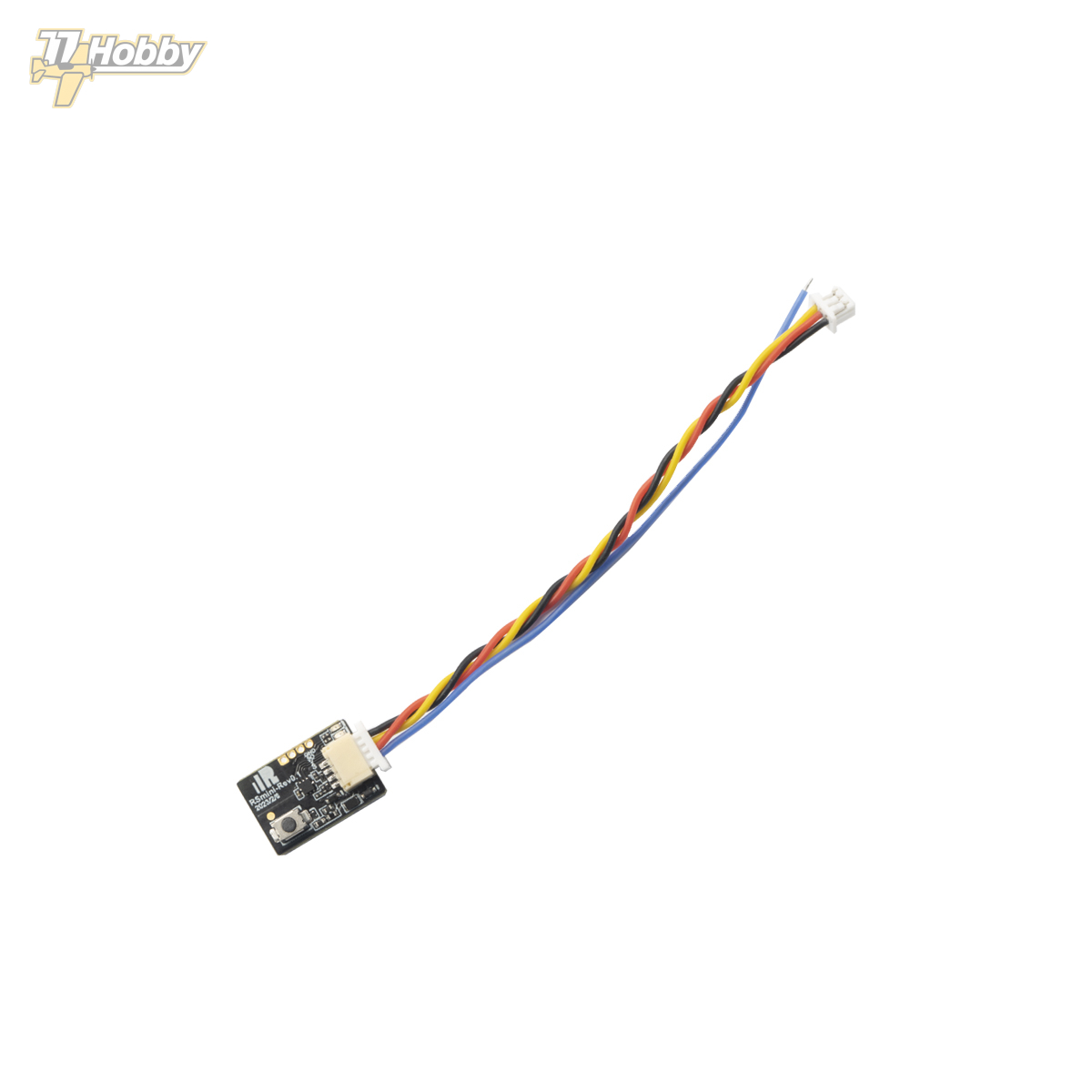

- Złącze przewodowe ułatwiające montaż bez lutowania
- Bardzo mała masa 1,3 g
Porty i obsługiwane sygnały
Archer Plus RS Mini udostępnia wyjście SBUS OUT oraz port telemetryczny konfigurowany jako S.Port, F.Port lub FBUS. Tryb SBUS może pracować jako 16CH albo 24CH. Zmiana trybu S.Port / F.Port / FBUS odbywa się w ustawieniach odbiornika w aparaturze.
Uwaga: RS Mini nie jest klasycznym odbiornikiem z listwą wyjść PWM dla serw. Do sterowania serwami PWM wymagany jest odpowiedni dekoder, kontroler lotu albo inne urządzenie obsługujące sygnał SBUS / F.Port / FBUS.
Zasięg i telemetria
Deklarowany przez producenta zasięg sterowania dla Archer Plus RS Mini wynosi co najmniej 600 m. Rzeczywisty zasięg zależy od warunków lokalnych, sposobu montażu odbiornika, ułożenia anteny PCB, zakłóceń RF oraz zabudowy modelu.
Dane techniczne
- Model: FrSky Archer Plus RS Mini
- Pasmo: 2,4 GHz
- Protokoły: ACCESS / ACCST D16

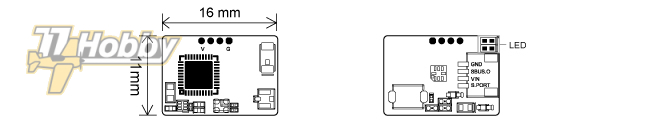

- Wymiary: 16 × 11 mm
- Masa: 1,3 g
- Napięcie pracy: 3,5–10 V
- Pobór prądu: 12 mA przy 5 V
- Antena: wbudowana antena typu PCB
- Zasięg sterowania: ≥600 m
- Wyjście sygnału: SBUS OUT 16CH / 24CH
- Port telemetryczny: S.Port / F.Port / FBUS
- Kompatybilność: nadajniki FrSky ACCESS oraz ACCST D16
Kompatybilność
Odbiornik jest kompatybilny z nadajnikami FrSky obsługującymi ACCESS lub ACCST D16. W przypadku pracy w trybie ACCESS dostępne są funkcje takie jak OTA, ustawienia odbiornika z poziomu aparatury oraz przełączanie portu telemetrycznego.
