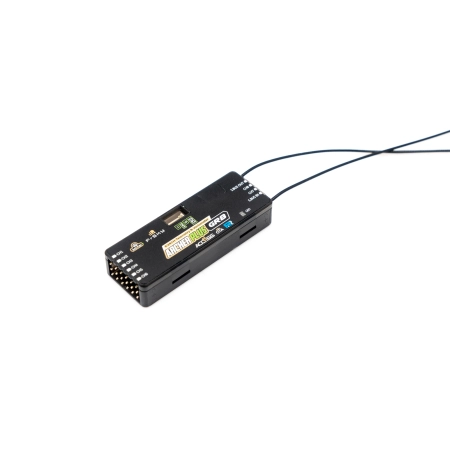

FrSky Archer Plus GR8

FrSky Archer Plus GR8 to pełnozasięgowy odbiornik 2,4 GHz z serii Archer Plus, przeznaczony do pracy w systemach FrSky ACCESS oraz ACCST D16. Model GR8 oferuje 8 precyzyjnych wyjść PWM, wyjście SBUS, wejście SBUS In do konfiguracji redundantnej, telemetrię oraz wbudowany, ulepszony wariometr.

Seria Archer Plus została rozbudowana względem wcześniejszych odbiorników Archer o zwiększoną odporność na zakłócenia RF, automatyczne dopasowanie trybu ACCESS / ACCST D16 podczas bindowania oraz podstawową funkcję Black-Box, zapisującą wybrane dane związane z zasilaniem i sygnałem. Archer Plus GR8 może pracować jako główny odbiornik w instalacji redundantnej, po podłączeniu dodatkowego odbiornika FrSky z wyjściem SBUS Out do portu SBUS In.

Najważniejsze cechy

• Odbiornik 2,4 GHz z obsługą ACCESS i ACCST D16
• 8 precyzyjnych kanałów PWM
• Tryb pracy 8/24 CH
• Wyjście SBUS z obsługą trybu 16 CH lub 24 CH
• Wejście SBUS In do konfiguracji redundantnej
• Telemetria przez S.Port lub FBUS
• Wbudowany ulepszony wariometr
• Pomiar wysokości i prędkości pionowej
• Pomiar napięcia zewnętrznego przez wejście AIN2
• Aktualizacja firmware OTA
• Dwie odłączane anteny z konektorami IPEX4
• Pełny zasięg z telemetrią

Odbiornik 8 PWM z wyjściem SBUS

Archer Plus GR8 udostępnia 8 kanałów PWM oraz wyjście SBUS. W zależności od konfiguracji odbiornik może pracować w trybie 8 kanałów PWM + 16 kanałów SBUS albo 8 kanałów PWM + 24 kanały SBUS. Pozwala to użyć go zarówno w klasycznej instalacji z serwami podłączonymi bezpośrednio do odbiornika, jak i w modelach wykorzystujących magistralę SBUS.

Odbiornik obsługuje również tryb High PWM Speed, przeznaczony do szybszej pracy wyjść PWM.

Uwaga: tryb High PWM Speed jest przeznaczony wyłącznie do serw cyfrowych. Przy serwach analogowych należy go wyłączyć, ponieważ serwa mogą się przegrzewać i ulec uszkodzeniu.

Telemetria, FBUS i wariometr

Model GR8 ma wbudowany ulepszony wariometr, który przekazuje dane wysokości oraz prędkości pionowej do aparatury FrSky. Zakres pomiaru wysokości wynosi od -700 m do 10000 m, z rozdzielczością 0,1 m, a zakres pomiaru prędkości pionowej wynosi ±10 m/s.

Odbiornik obsługuje telemetrię przez S.Port lub FBUS. FBUS upraszcza podłączanie kompatybilnych urządzeń telemetrycznych FrSky, takich jak serwa XACT lub czujniki ADV, ograniczając liczbę osobnych połączeń w modelu.

Redundancja sygnału

Port SBUS In pozwala użyć Archer Plus GR8 jako odbiornika głównego w układzie redundantnym. Do wejścia SBUS In można podłączyć inny odbiornik FrSky wyposażony w wyjście SBUS Out. Taka konfiguracja zwiększa odporność instalacji RC na utratę sygnału z pojedynczego odbiornika.

Pomiar napięcia zewnętrznego

Wejście AIN2 umożliwia pomiar napięcia zewnętrznego urządzenia lub pakietu w zakresie 0–35 V przy dzielniku napięcia 1:10. Nie należy mylić tego zakresu z napięciem zasilania samego odbiornika — Archer Plus GR8 wymaga zasilania 3,5–10 V.

Kompatybilność

FrSky Archer Plus GR8 jest kompatybilny z aparaturami FrSky 2,4 GHz obsługującymi ACCESS lub ACCST D16. Część funkcji wymaga obsługi ACCESS oraz ETHOS po stronie nadajnika.

Parametry techniczne

• Model: FrSky Archer Plus GR8
• Typ: odbiornik RC 2,4 GHz z telemetrią i wariometrem
• Protokoły: ACCESS, ACCST D16
• Liczba kanałów: 8/24 CH
• Wyjścia PWM: 8 kanałów wysokiej precyzji
• Wyjście SBUS: tryb 16 CH lub 24 CH
• Wejście redundantne: SBUS In
• Telemetria: S.Port lub FBUS
• Zakres napięcia zasilania: 3,5–10 V
• Pobór prądu: <65 mA przy 5 V
• Deklarowany zasięg: >2 km, zależnie od warunków lokalnych
• Zakres pomiaru wysokości: -700 m do 10000 m
• Rozdzielczość wysokości: 0,1 m
• Zakres pomiaru prędkości pionowej: ±10 m/s
• Zakres pomiaru napięcia przez AIN2: 0–35 V
• Dzielnik napięcia dla AIN2: 1:10
• Złącza antenowe: IPEX4

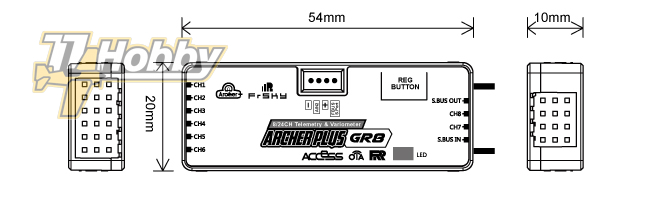

• Wymiary: 54 × 20 × 10 mm
• Masa: 9,8 g
