- Opis produktu

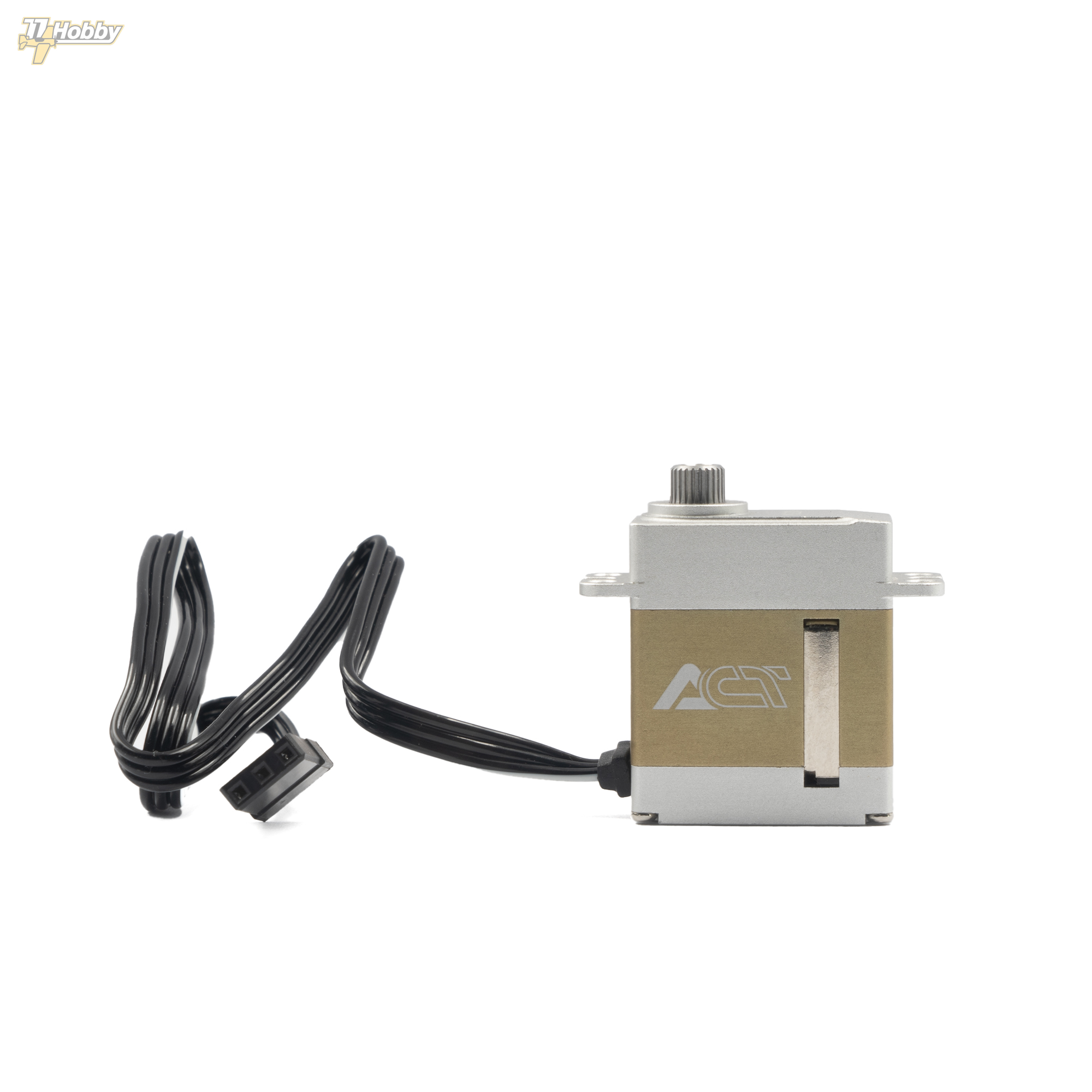

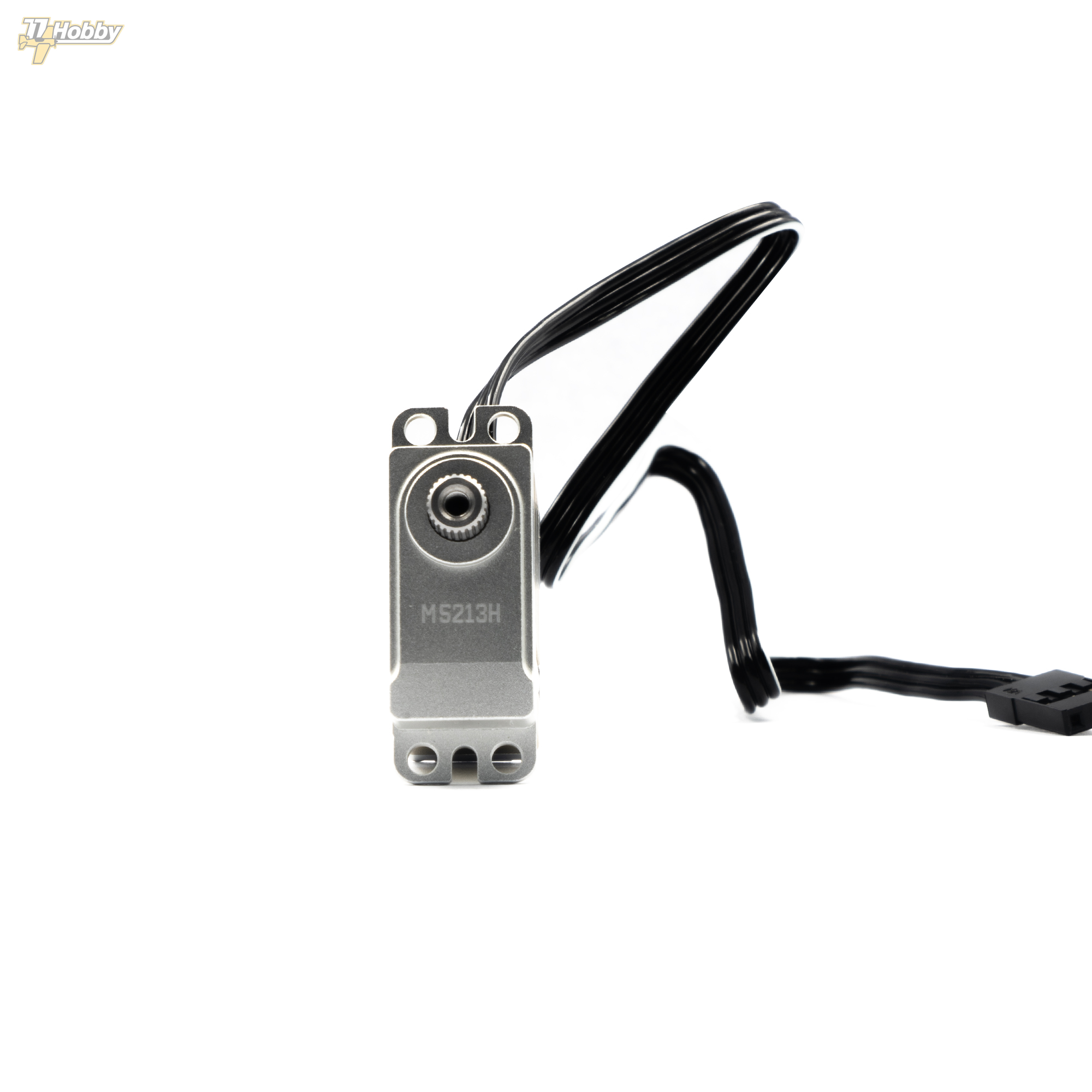

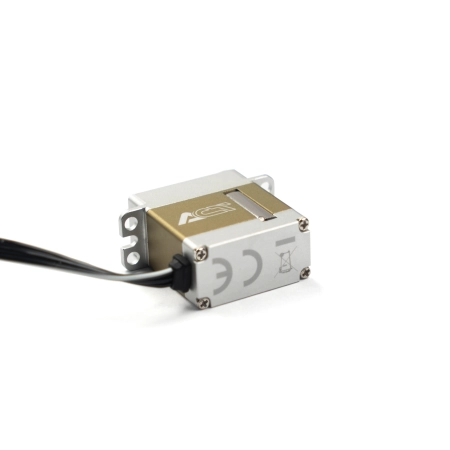

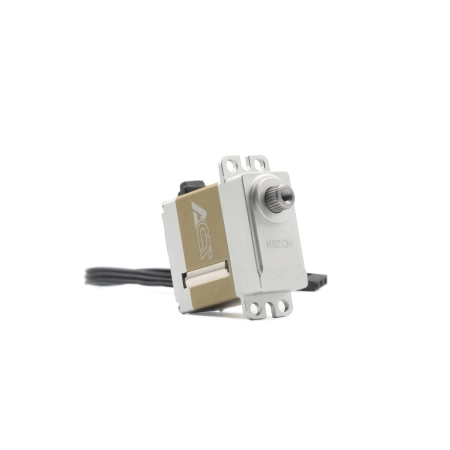

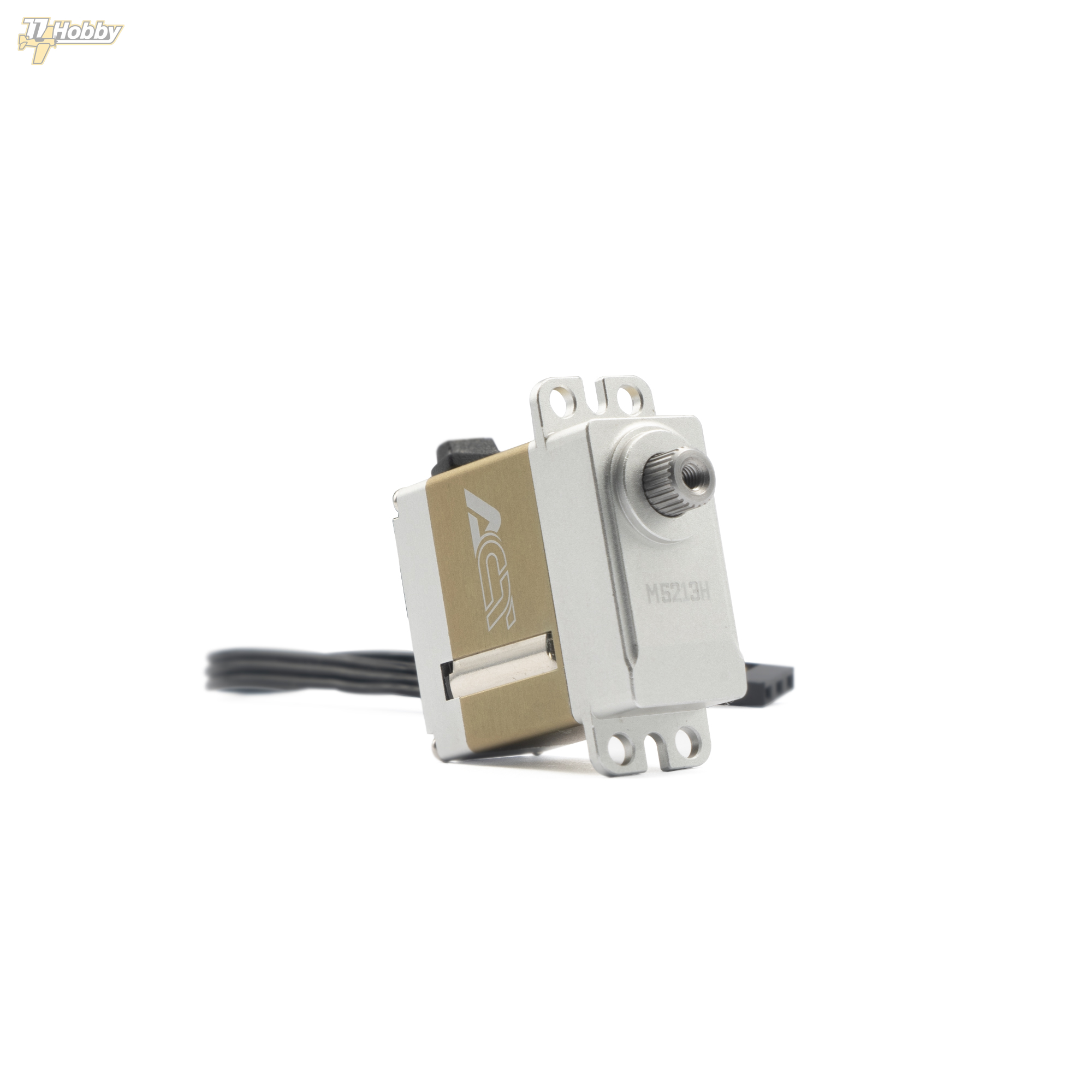

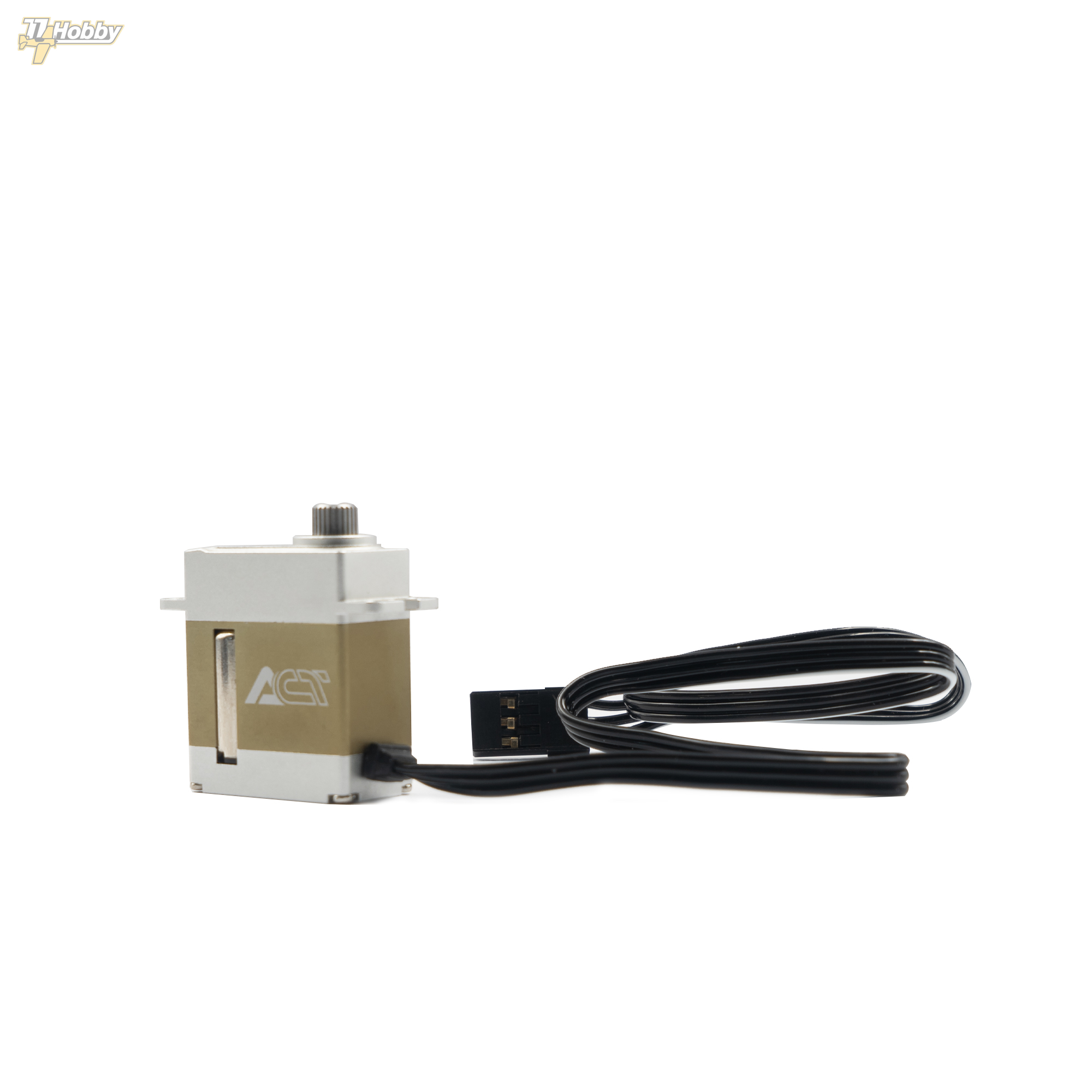

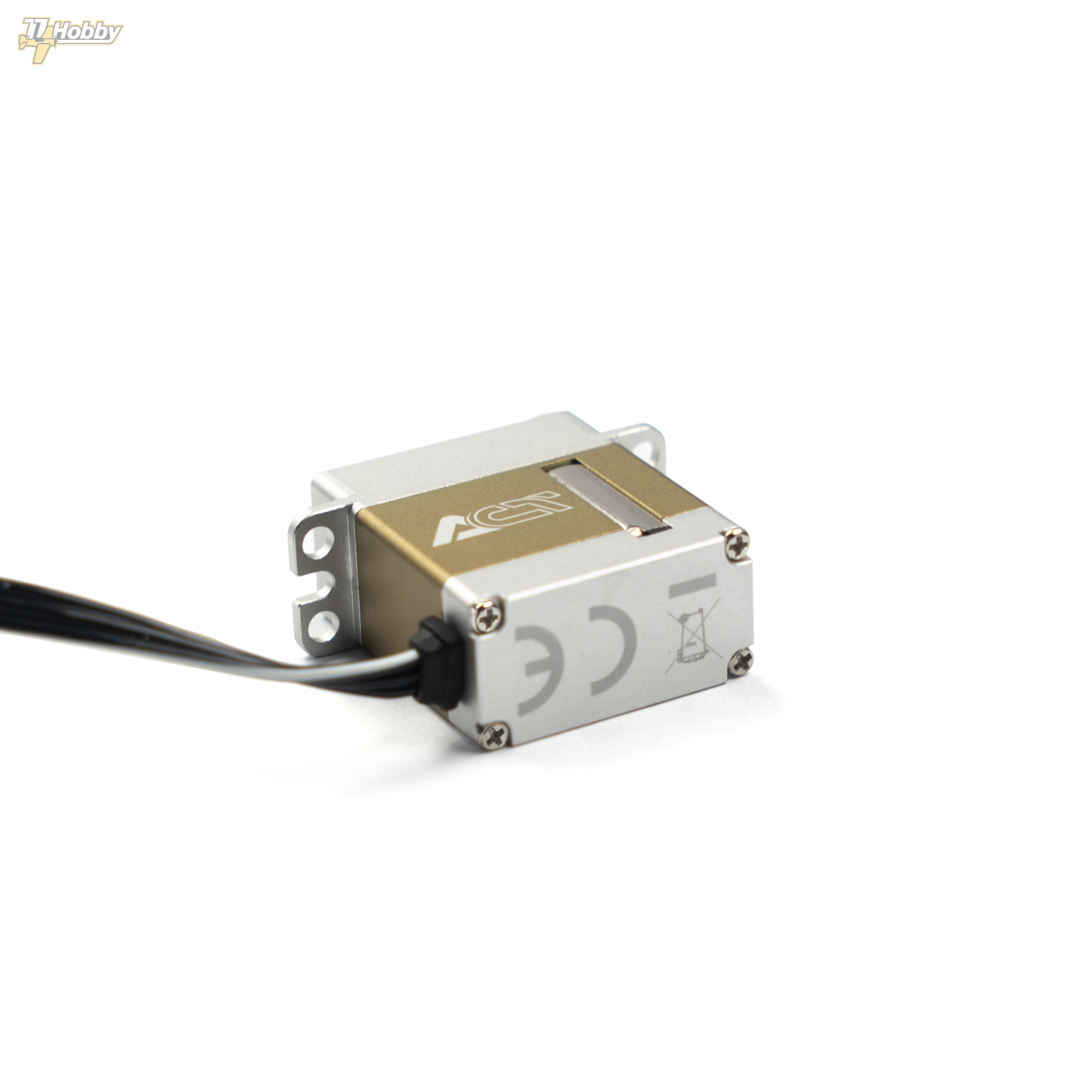

FrSky Act 5200 to seria serw HV w rozmiarze mini, przeznaczonych do modeli wymagających dużego momentu, wysokiej szybkości, precyzji oraz trwałości. Serwa wyposażono w silnik bezrdzeniowy (coreless), metalową przekładnię, dwa precyzyjne łożyska kulkowe oraz potencjometr pełniący funkcję czujnika położenia. Obudowa jest w całości wykonana z aluminium obrabianego CNC.
Zasilanie HV
Serwa FrSky HV (ang. High Voltage, wysokie napięcie) mogą być zasilane napięciem do 8,4 V. Pozwala to na bezpośrednie zasilanie m.in. z instalacji wykorzystujących pakiet LiPo 2S, bez konieczności obniżania napięcia do poziomu typowego dla standardowych serw.
Zakres napięcia zasilania wynosi 5,0–8,4 V. Wraz ze wzrostem napięcia zwiększają się zarówno maksymalny moment, jak i szybkość serwa.
Sterowanie PWM
FrSky Act 5200 jest klasycznym serwem sterowanym sygnałem PWM. Obsługuje sygnał o szerokości impulsu 1520 µs i częstotliwości odświeżania do 333 Hz.
Najważniejsze cechy
- zasilanie HV do 8,4 V,
- silnik bezrdzeniowy (coreless),
- metalowa przekładnia,
- dwa precyzyjne łożyska kulkowe,
- potencjometr jako czujnik położenia,
- obudowa w całości wykonana z aluminium obrabianego CNC,
- standardowy wieloklin orczyka 25T,
- sterowanie PWM 1520 µs / 333 Hz,
- kompaktowe wymiary 23 × 12 × 28 mm,
- masa 22,6 g.
Dane techniczne
- Moment / szybkość @ 6,0 V - 7,4 kgf·cm / 0,11 s/60°
- Moment / szybkość @ 7,4 V - 9,5 kgf·cm / 0,08 s/60°
- Moment / szybkość @ 8,4 V - 10,5 kgf·cm / 0,07 s/60°
- Napięcie zasilania 5,0–8,4 V
- Prąd przy zablokowanym serwie @ 8,4 V - 2,5 A
- Silnik bezrdzeniowy (coreless)
- Przekładnia metalowa
- Łożyska 2 × kulkowe
- Czujnik położenia potencjometr
- Obudowa aluminium CNC
- Sterowanie PWM
- Sygnał PWM 1520 µs / 333 Hz
- Wieloklin 25T, Ø5 mm

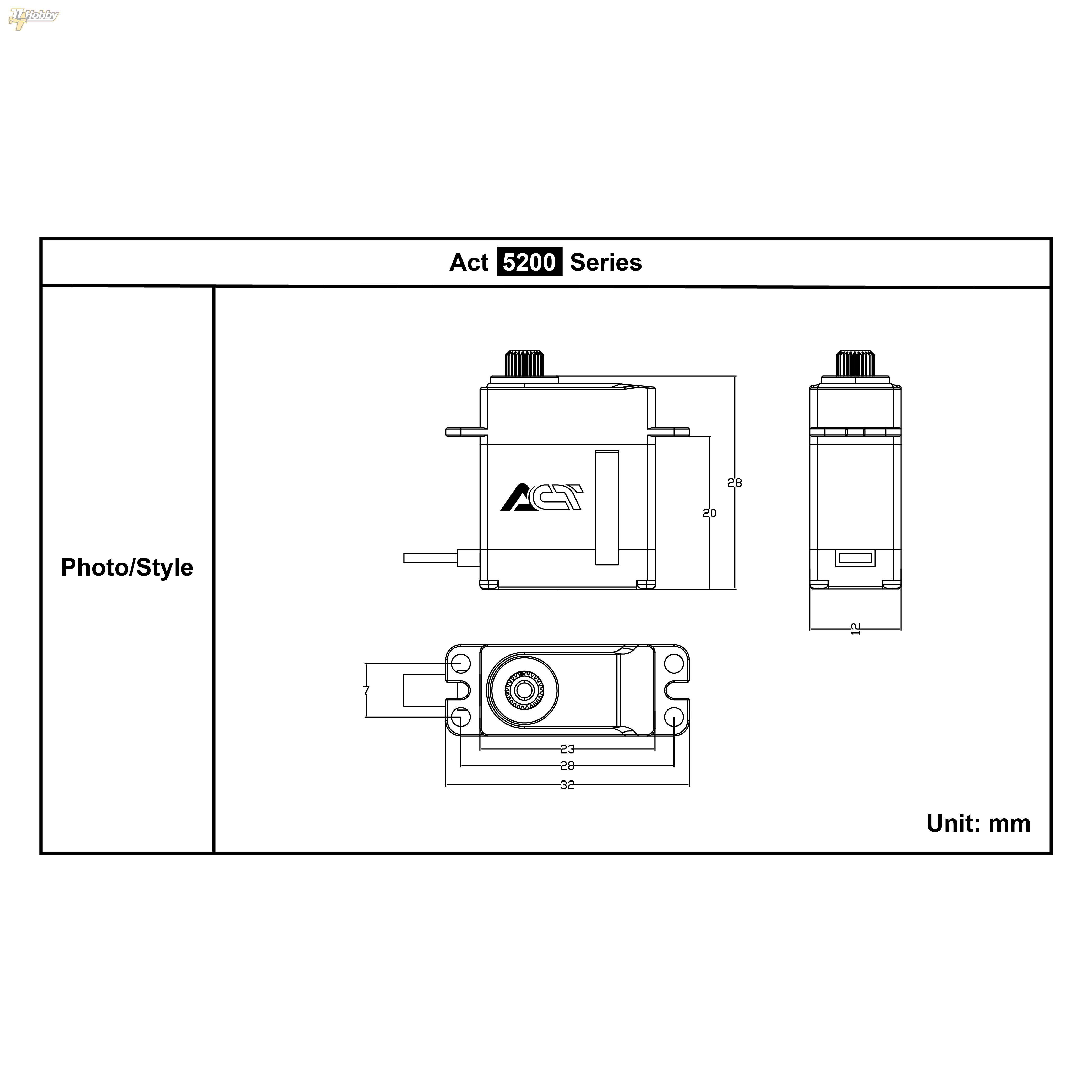

- Wymiary 23 × 12 × 28 mm
- Masa 22,6 g
UWAGA: Przy projektowaniu instalacji zasilania (także grubości przewodów) należy uwzględnić duży chwilowy pobór prądu przez serwa, szczególnie przy dużym obciążeniu lub zablokowaniu mechanizmu.
