FrSky Archer Plus GR6

FrSky Archer Plus GR6 to pełnozasięgowy odbiornik 2,4 GHz z serii Archer Plus, wyposażony w 6 precyzyjnych wyjść PWM, telemetrię oraz wbudowany wariometr. Wersja Plus obsługuje tryby ACCESS i ACCST D16, a wybór protokołu jest dopasowywany podczas bindowania z aparaturą. Odbiornik jest przeznaczony do systemów FrSky 2,4 GHz zgodnych z ACCESS lub ACCST D16.

Model GR6 jest odmianą z wariometrem, dlatego oprócz standardowej telemetrii odbiornika może przekazywać dane wysokości i prędkości pionowej. W połączeniu z aparaturą FrSky obsługującą ACCESS pozwala także korzystać z informacji dźwiękowych wariometru. Niektóre funkcje wymagają obsługi ACCESS i ETHOS.

Najważniejsze cechy

• 6 precyzyjnych wyjść PWM
• Obsługa trybów ACCESS i ACCST D16
• Tryb SBUS 16 kanałów lub 24 kanały
• Port SBUS Out
• Port SBUS In do redundancji sygnału
• Telemetria przez S.Port lub FBUS
• Wbudowany wariometr
• Pomiar napięcia zewnętrznego urządzenia lub akumulatora przez AIN2
• Aktualizacja firmware OTA
• Funkcja podstawowego Black-Box
• Dwie odłączane anteny
• Złącza antenowe IPEX4

Odbiornik z telemetrią i wariometrem

Archer Plus GR6 może pracować jako odbiornik z 6 wyjściami PWM oraz dodatkowymi kanałami przez SBUS. W zależności od ustawienia SBUS dostępny jest tryb 16 lub 24 kanałów. Dzięki temu odbiornik można wykorzystać zarówno w prostszych instalacjach z klasycznymi serwami PWM, jak i w konfiguracjach, w których część sygnałów prowadzona jest przez magistralę SBUS.

Wbudowany wariometr mierzy wysokość oraz prędkość pionową. Zakres wysokości wynosi od -700 m do 10000 m z rozdzielczością 0,1 m, a zakres pomiaru prędkości pionowej wynosi ±10 m/s.

ACCESS, ACCST D16 i Archer Plus

Seria Archer Plus obsługuje zarówno ACCESS, jak i ACCST D16. Odbiornik może być używany z kompatybilnymi nadajnikami FrSky 2,4 GHz, a tryb pracy dobierany jest podczas procesu bindowania. W trybie ACCESS dostępna jest rejestracja odbiornika, automatyczne bindowanie po rejestracji oraz aktualizacja firmware przez OTA.

SBUS, FBUS i redundancja

Port SBUS Out obsługuje tryb 16 lub 24 kanałów. Port SBUS In umożliwia użycie Archer Plus GR6 jako odbiornika podstawowego w układzie redundantnym, po podłączeniu dodatkowego odbiornika FrSky wyposażonego w SBUS Out.

Odbiornik obsługuje telemetrię przez S.Port lub FBUS. FBUS pozwala uprościć okablowanie i konfigurację urządzeń telemetrycznych FrSky, takich jak czujniki ADV lub kompatybilne serwa XACT.

Pomiar napięcia zewnętrznego

Wejście AIN2 pozwala mierzyć napięcie zewnętrznego urządzenia lub akumulatora w zakresie 0–35 V. Producent podaje współczynnik dzielnika napięcia 1:10.

Tryb wysokiej szybkości PWM

Odbiornik obsługuje tryb High PWM Speed. Domyślnie tryb ten jest wyłączony.

Uwaga: tryb wysokiej szybkości PWM jest przeznaczony tylko do serw cyfrowych. Przy serwach analogowych należy pozostawić go wyłączony, ponieważ serwa mogą się nagrzewać i ulec uszkodzeniu.

Dane techniczne

• Model: FrSky Archer Plus GR6
• Typ: odbiornik 2,4 GHz ACCESS / ACCST D16 z telemetrią i wariometrem
• Liczba kanałów: 6 / 24
• Wyjścia PWM: 6 precyzyjnych kanałów
• SBUS: 16 lub 24 kanały
• Zakres napięcia pracy: 3,5–10 V
• Pobór prądu: poniżej 65 mA przy 5 V
• Zasięg: powyżej 2 km, pełny zasięg, zależny od warunków lokalnych
• Zakres wysokości wariometru: -700 m do 10000 m
• Rozdzielczość pomiaru wysokości: 0,1 m
• Zakres prędkości pionowej: ±10 m/s
• Zakres pomiaru napięcia przez AIN2: 0–35 V
• Złącze antenowe: IPEX4

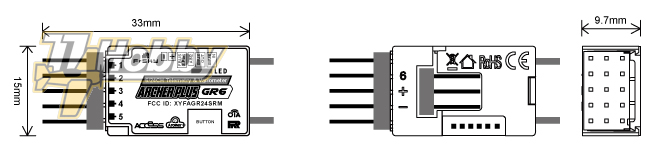

• Wymiary: 33 × 15 × 9,7 mm
• Masa: 4,3 g
• Kompatybilność: nadajniki FrSky 2,4 GHz obsługujące ACCESS lub ACCST D16
