- Opis produktu

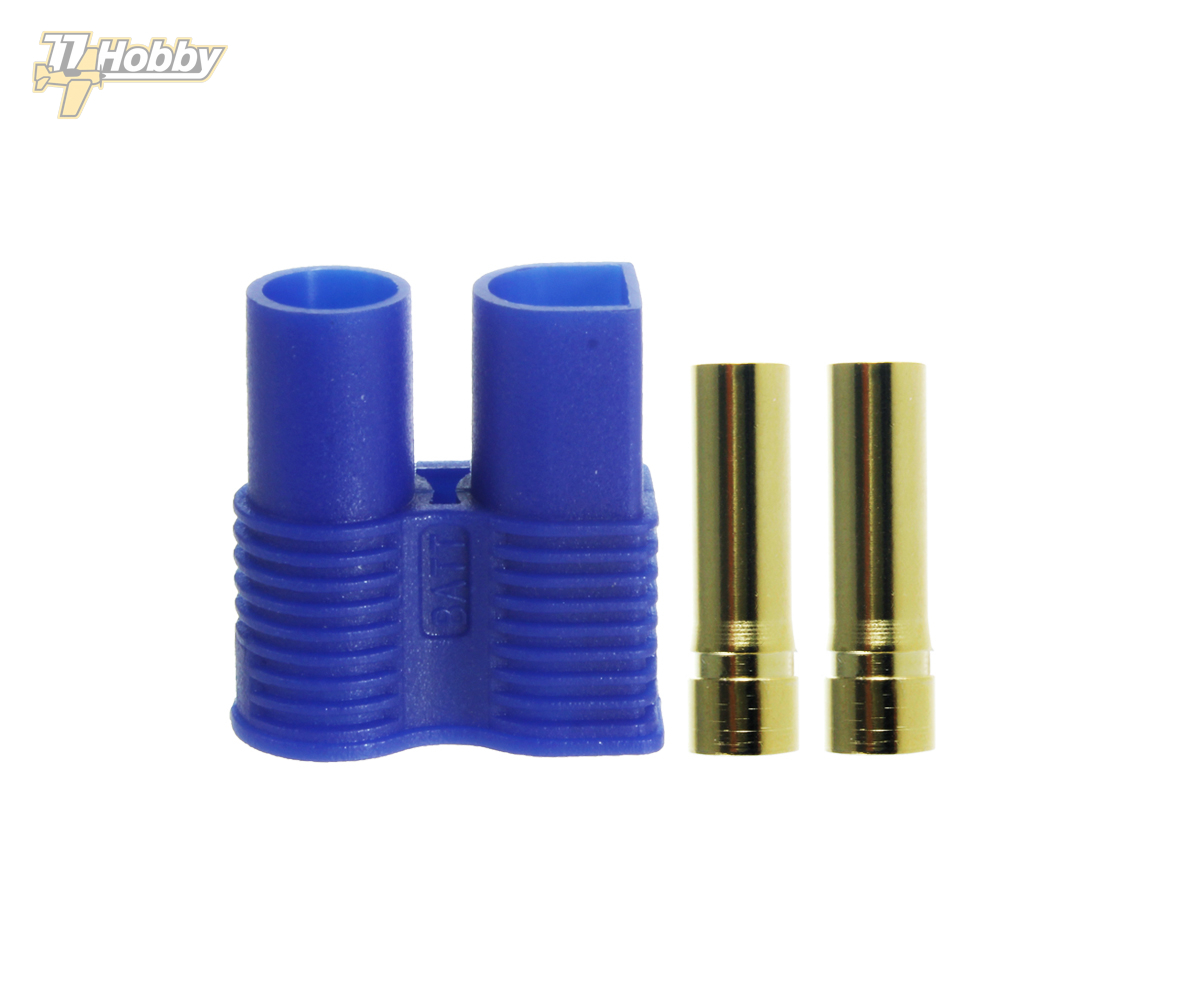

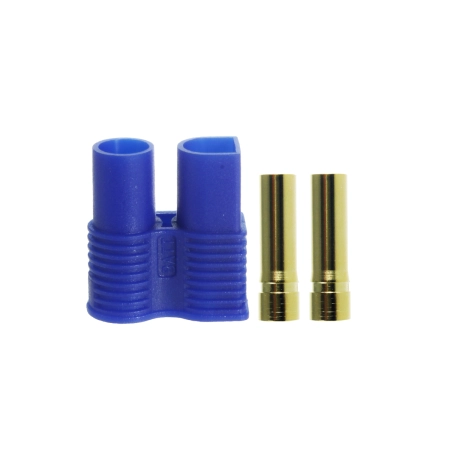

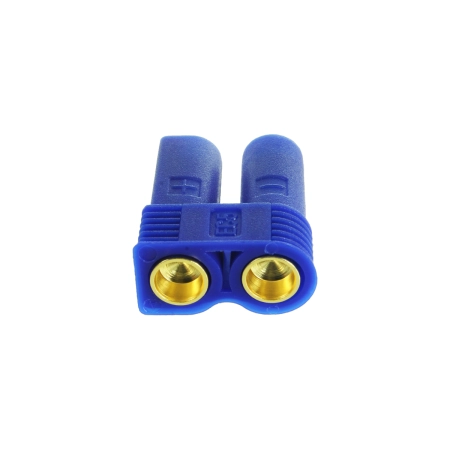

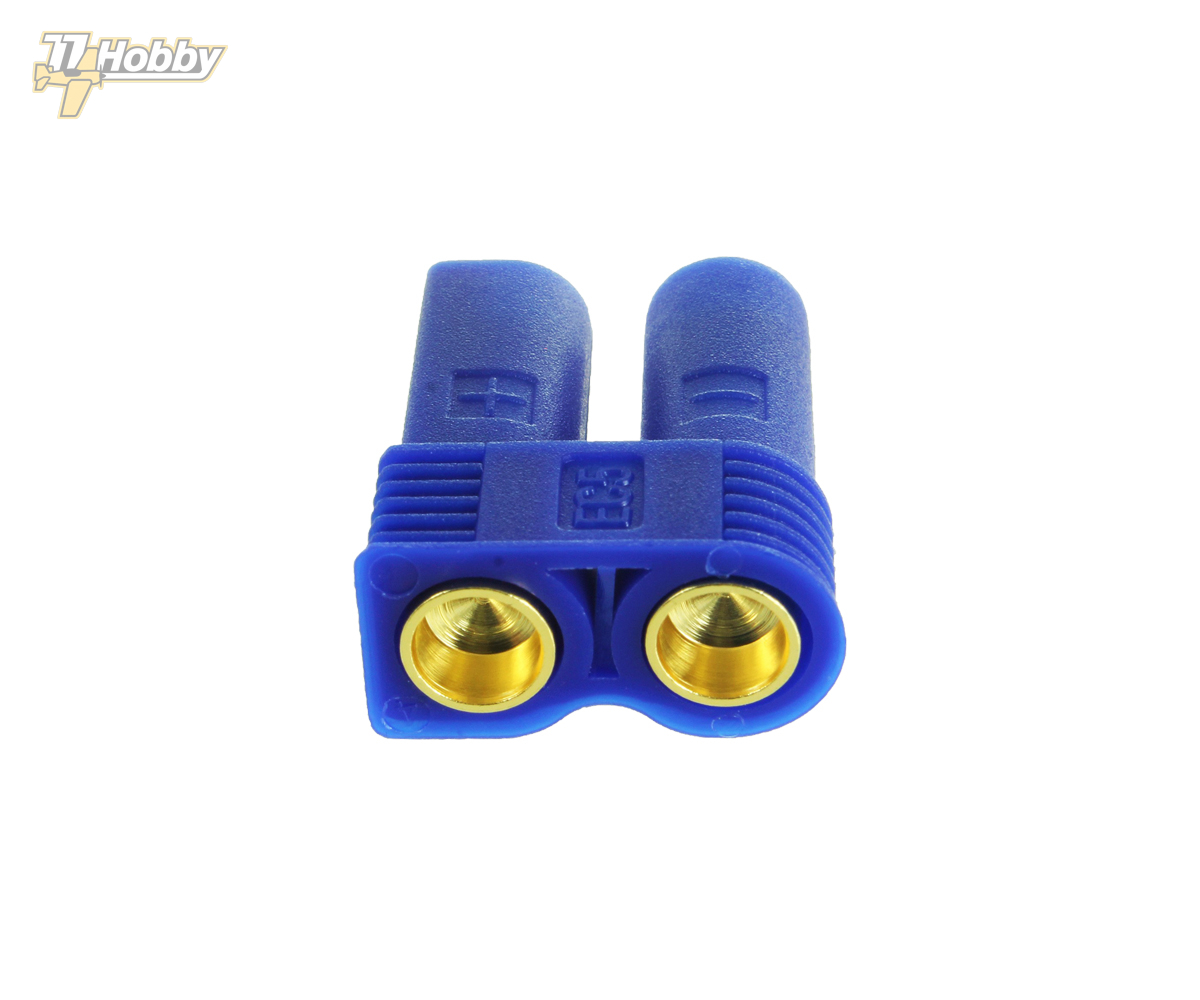

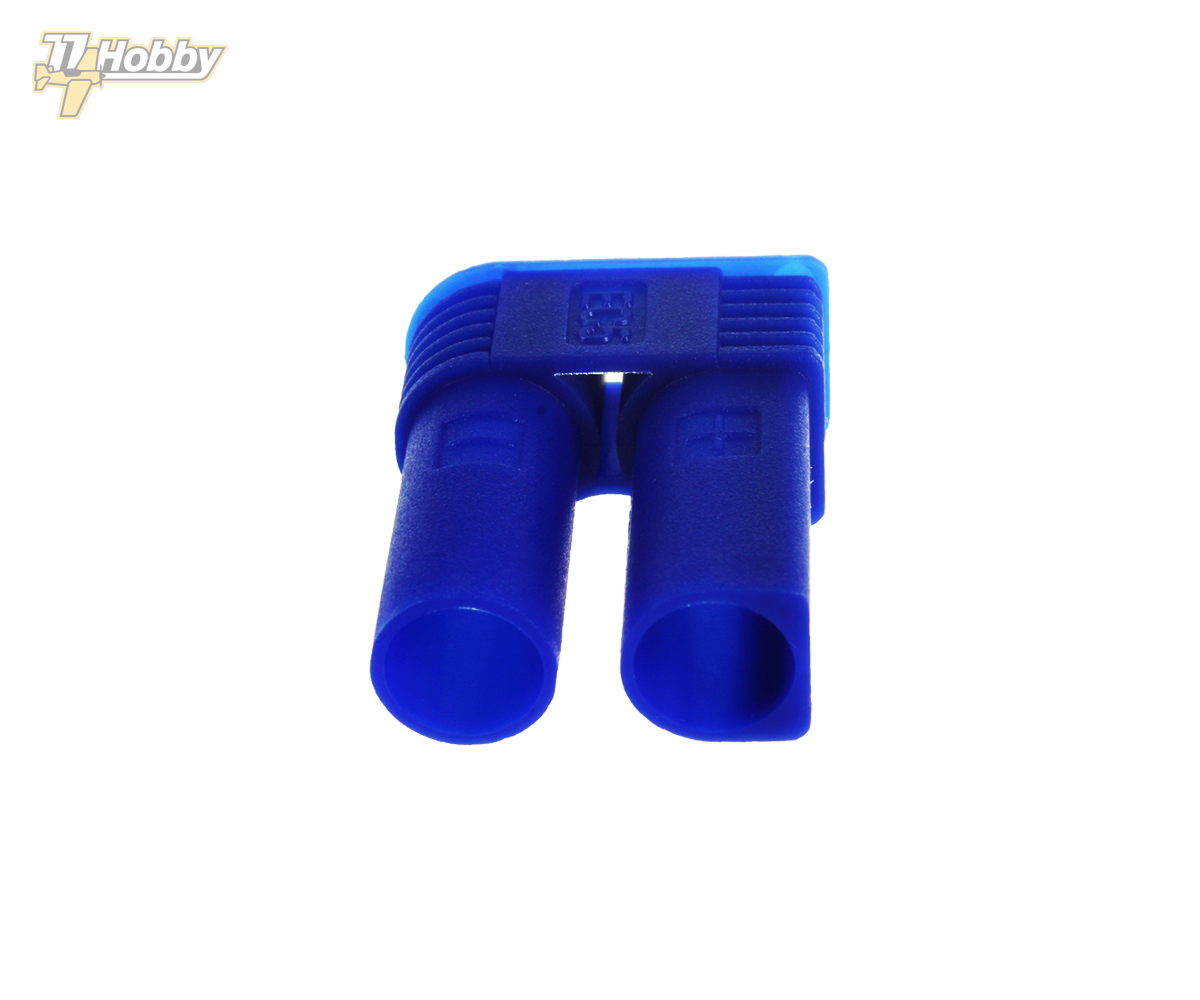

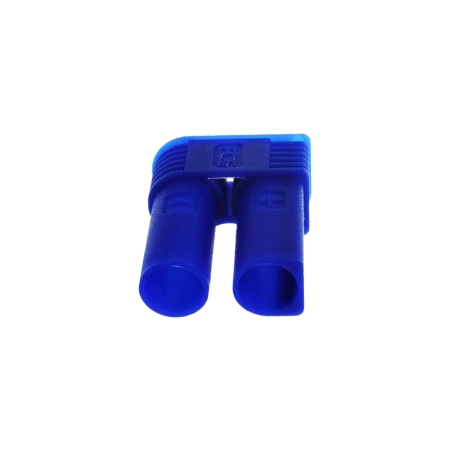

AMASS EC5-F to żeńskie, dwupinowe złącze wysokoprądowe przeznaczone do montażu na przewodzie. Wyposażone jest w pozłacane styki bananowe oraz obudowę o kształcie zabezpieczającym przed odwrotnym podłączeniem biegunów.
Złącze charakteryzuje się niską rezystancją styków, dużą powierzchnią kontaktu oraz trwałym i pewnym połączeniem elektrycznym. Przystosowane jest do prądu ciągłego 40 A oraz impulsowego 90 A. Dodatkowa osłona izoluje końcówki lutownicze, ograniczając ryzyko zwarcia i chroniąc połączenia przewodów przed uszkodzeniami mechanicznymi.
Złącza EC5 znajdują zastosowanie w instalacjach zasilających modeli RC, pakietach akumulatorów, regulatorach obrotów (ESC), ładowarkach akumulatorowych, zasilaczach laboratoryjnych oraz innych urządzeniach wymagających niezawodnych połączeń wysokoprądowych. Montaż przewodów wymaga lutowania.
Najważniejsze cechy

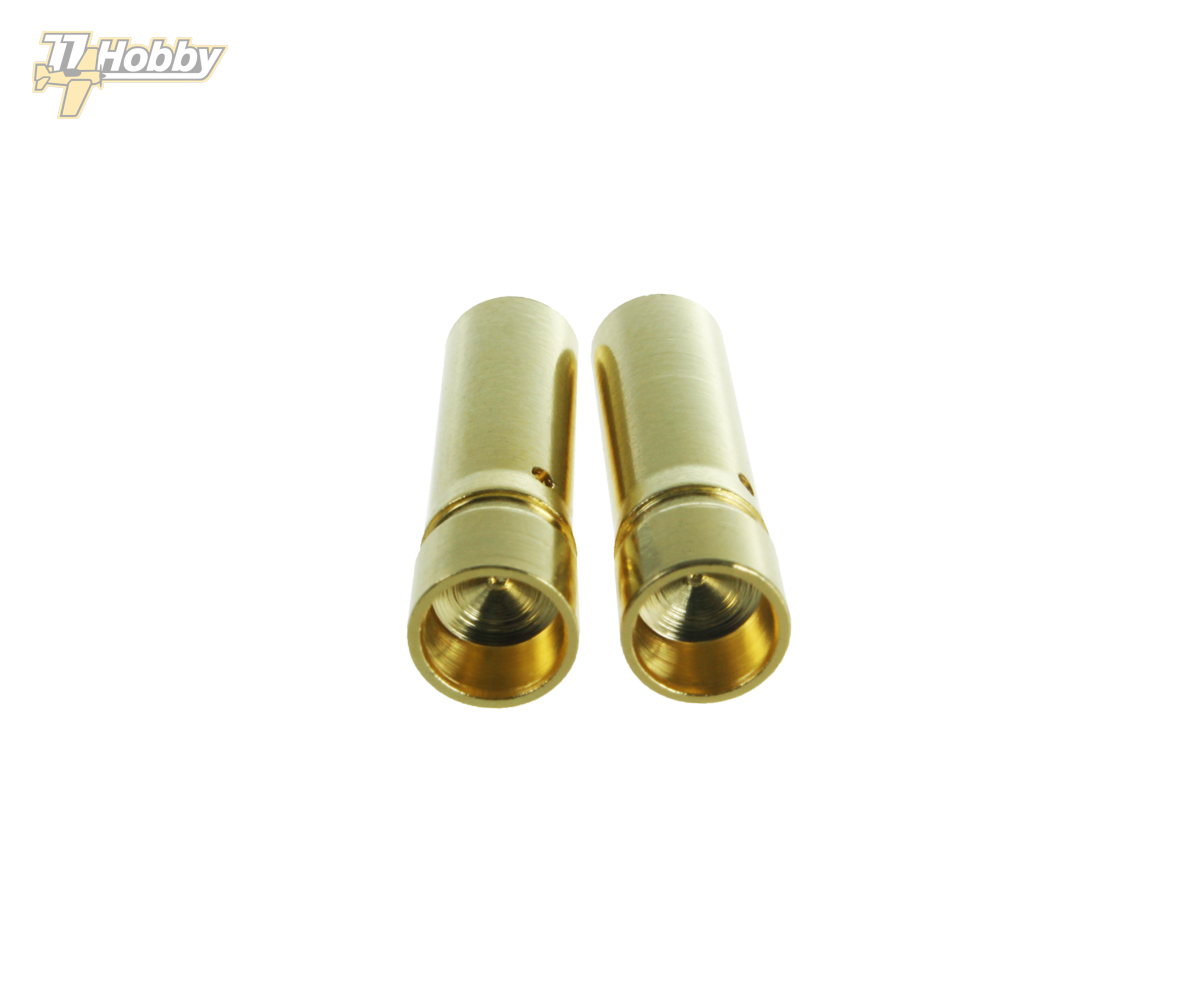

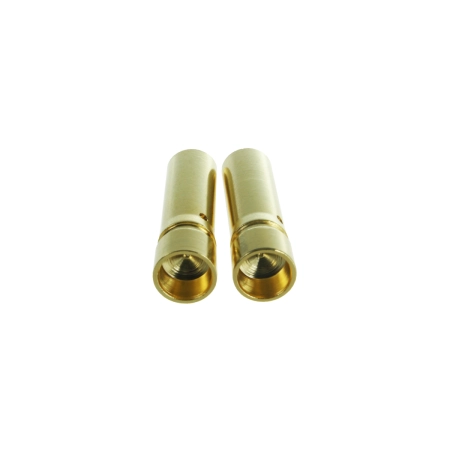

- Dwupinowe złącze żeńskie z pozłacanymi stykami bananowymi.
- Prąd ciągły 40 A, impulsowy 90 A.
- Niska rezystancja styków i duża powierzchnia kontaktu.
- Obudowa zabezpieczająca przed odwrotnym podłączeniem biegunów.
- Dodatkowa osłona izolująca i chroniąca połączenia lutowane.
- Trwałe i pewne połączenie, łatwe łączenie i rozłączanie.
- Żywotność do 1000 cykli łączenia i rozłączania.
- Montaż na przewodzie metodą lutowania.

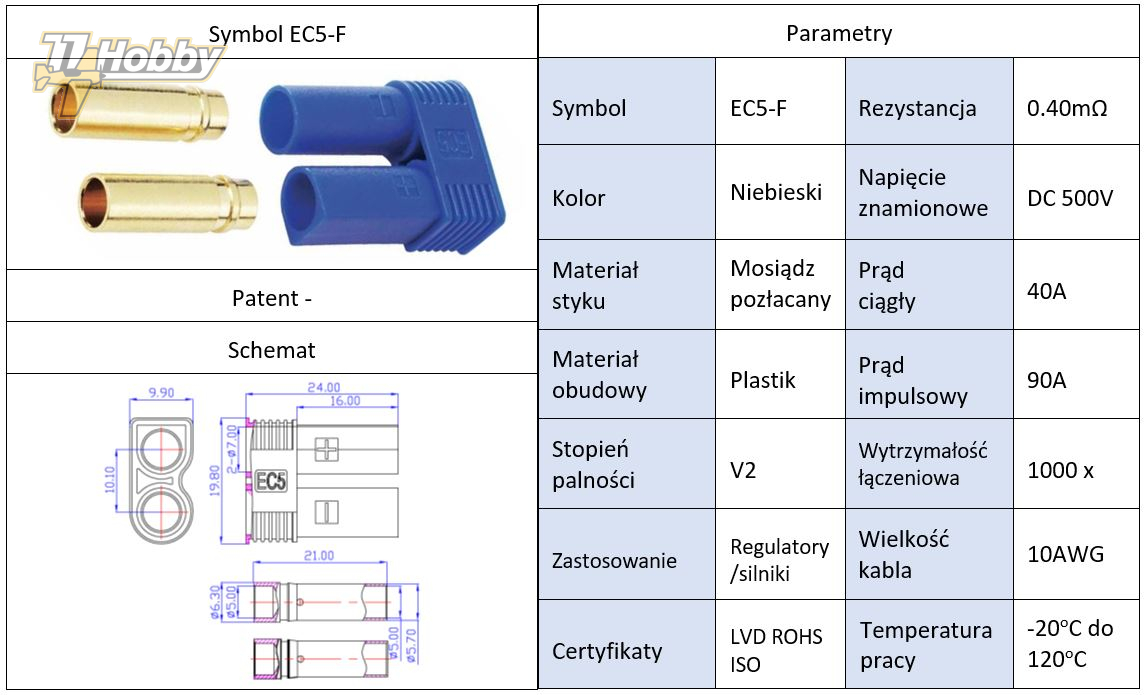

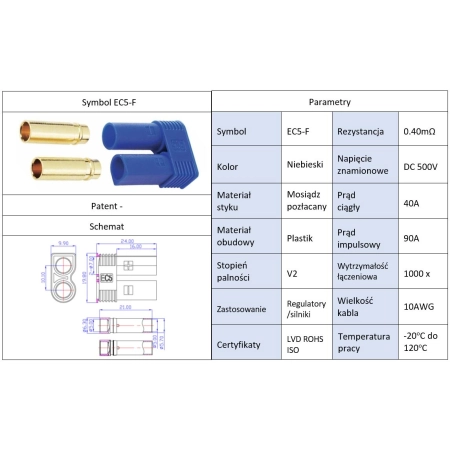

Dane techniczne
| Producent | AMASS |
|---|---|
| Model | EC5-F |
| Typ złącza | Żeńskie, dwupinowe (EC5) |
| Prąd ciągły | 40 A |
| Prąd impulsowy | 90 A |
| Napięcie znamionowe | 500 V DC |
| Rezystancja wewnętrzna | 0,40 mΩ |
| Materiał styków | Mosiądz pozłacany |
| Zalecany przewód | 10 AWG |
| Montaż przewodu | Lutowanie |
| Sposób montażu | Na przewód |
| Trwałość mechaniczna | 1000 cykli łączenia/rozłączania |
| Temperatura pracy | od -20°C do +120°C |
| Wymiary | 24,0 × 19,8 × 9,9 mm |
| Zgodność | RoHS |
| Zastosowanie | Pakiety akumulatorów, regulatory ESC, ładowarki, mierniki, zasilacze |
