- Opis produktu

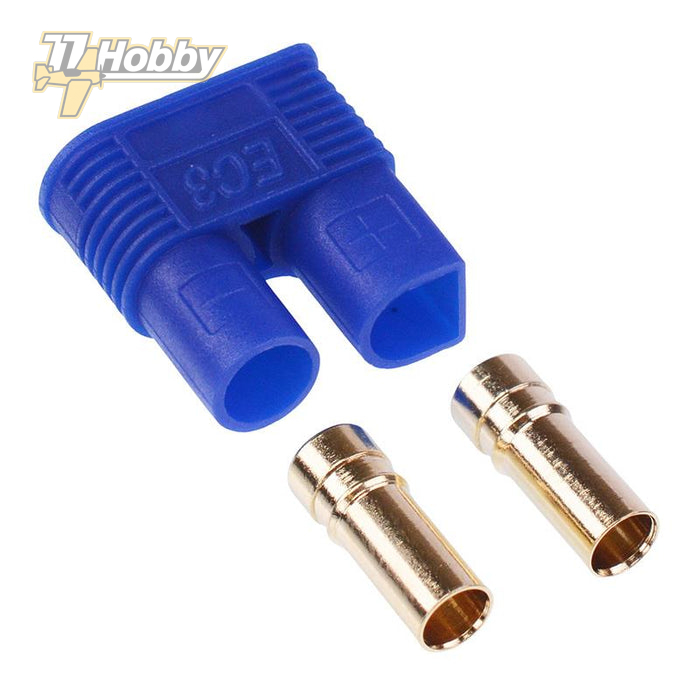

AMASS EC3-F to wysokiej jakości, dwubiegunowe złącze żeńskie przeznaczone do połączeń prądowych w instalacjach elektrycznych i elektronicznych. Konstrukcja obudowy zabezpiecza przed odwrotnym połączeniem biegunów, a dodatkowa osłona przewodów zapewnia izolację końcówek lutowniczych oraz chroni połączenia przed uszkodzeniami mechanicznymi.
Złącze wyposażono w styki wykonane z pozłacanego mosiądzu, zapewniające niską rezystancję, dużą powierzchnię kontaktu oraz trwałe i pewne połączenie elektryczne. Konstrukcja umożliwia łatwe łączenie i rozłączanie złączy, również przy częstym użytkowaniu.
AMASS EC3-F znajduje zastosowanie między innymi w modelarstwie RC, pakietach akumulatorowych, regulatorach obrotów (ESC), ładowarkach akumulatorów, zasilaczach laboratoryjnych oraz innych urządzeniach wymagających niezawodnych połączeń prądowych. Montaż przewodów odbywa się przez lutowanie.
Najważniejsze cechy
- Dwubiegunowe złącze żeńskie do połączeń prądowych
- Prąd ciągły 25 A, prąd impulsowy 50 A
- Obudowa zabezpieczająca przed odwrotnym połączeniem biegunów
- Dodatkowa osłona izolująca końcówki lutownicze i chroniąca przewody
- Pozłacane styki mosiężne o niskiej rezystancji
- Duża powierzchnia styku zapewniająca pewne połączenie elektryczne
- Łatwe łączenie i rozłączanie
- Trwałość mechaniczna do 1000 cykli łączenia i rozłączania
- Montaż na przewodzie przez lutowanie

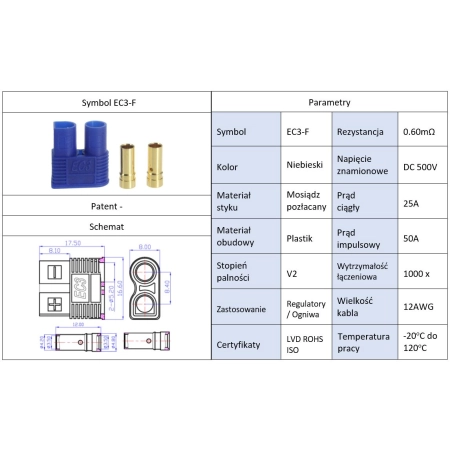

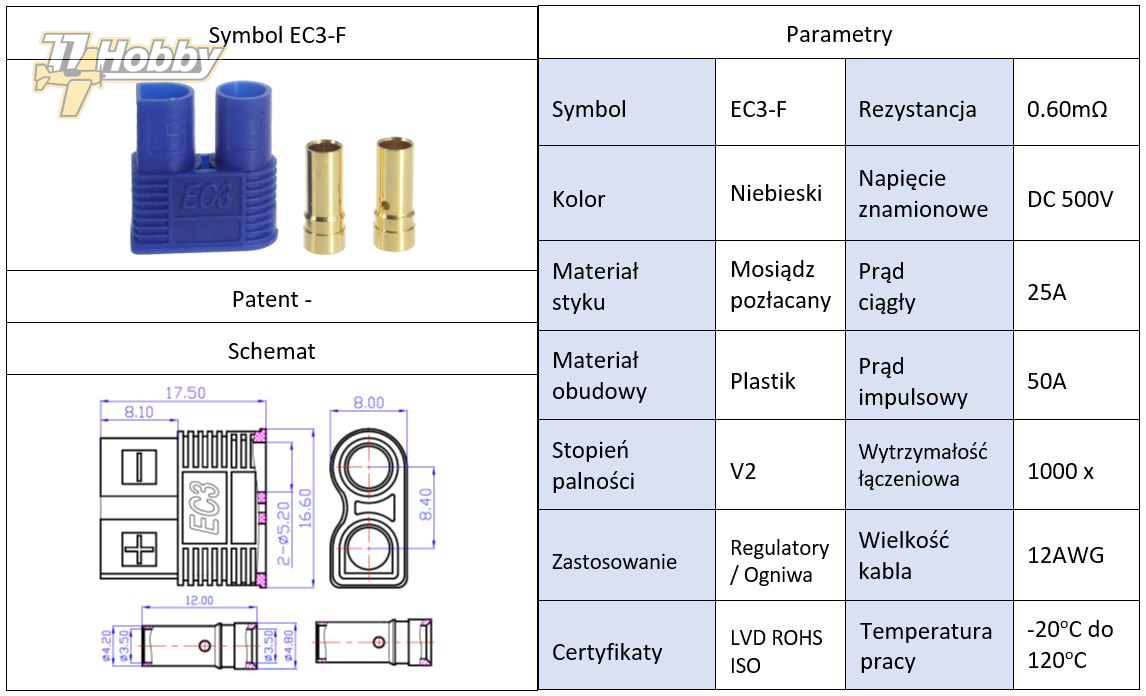

Dane techniczne
| Producent | AMASS |
| Model | EC3-F |
| Typ złącza | Żeńskie, dwubiegunowe |
| Prąd ciągły | 25 A |
| Prąd impulsowy | 50 A |
| Napięcie znamionowe | 500 V DC |
| Rezystancja wewnętrzna | 0,60 mΩ |
| Trwałość mechaniczna | 1000 cykli łączenia/rozłączania |
| Zalecany przewód | 12 AWG |
| Montaż przewodu | Lutowanie |
| Sposób montażu | Na przewód |
| Materiał styków | Mosiądz pozłacany |
| Temperatura pracy | Od -20°C do +120°C |
| Wymiary | 17,5 × 16,6 × 8,0 mm |
| Zgodność | RoHS |
| Zastosowanie | Regulatory ESC, ładowarki, mierniki, pakiety akumulatorów, zasilacze |
